10S505《柔性接口给水管道支墩》
10S505《柔性接口给水管道支墩》，替代03SS505，2010年07月16日发布，2010年09月01日实施，中国计划出版社出版。
一、适用范围
1、本图集适用于市政及一般民用与工业建筑工程中无地下水(即地下水位低于支墩底面)及有地下水条件下(地下水位低于设计地面以下0.5m)的室外柔性接口埋地给水管道常用支墩，特殊工程的支墩需另行设计。
2、本图集适用管材：铸铁管(包括球墨铸铁管、未经退火处理的球态铸铁管等)、混凝土管(包括钢筋混凝土管、预应力混凝土管、预应力钢筒混凝土管)、化学管材管[包括硬聚氯乙烯圆管(UPVC)、聚乙烯圆管(PE)、玻璃纤维增强塑料管(GRP、FRP)等]。
3、本图集适用的管内径：D=100～2000mm。
4、本图集适用管道设计内水压力：Fwd,k=0.8~1.1MPa。
5、本图集适用于给水管道采用橡胶圈作为止水件的承插式接口和套管式柔性接口。
6、本图集适用于一般性土壤地区，对于设置在淤泥、湿陷性黄土、多年冻土、膨胀土地区的支墩需另行设计，软土地区支墩的沉降问题应特殊考虑。支墩下持力层的地基承载力特征值fk不应小于80kPa,否则应另行设计。
7、本图集适用的土壤等效内摩擦角：Ød=20°~35°。土壤等效内摩擦角计算公式详见5.3条。
8、本图集适用的管顶覆土深度：
当管内径D=100~500mm时，管顶覆土为H.>0.7m;
当管内径D=600~2000mm时，管顶覆土为H。>1.0m。
9、本图集适用于非抗震设防区和抗震设防烈度小于或等于9度的地区。

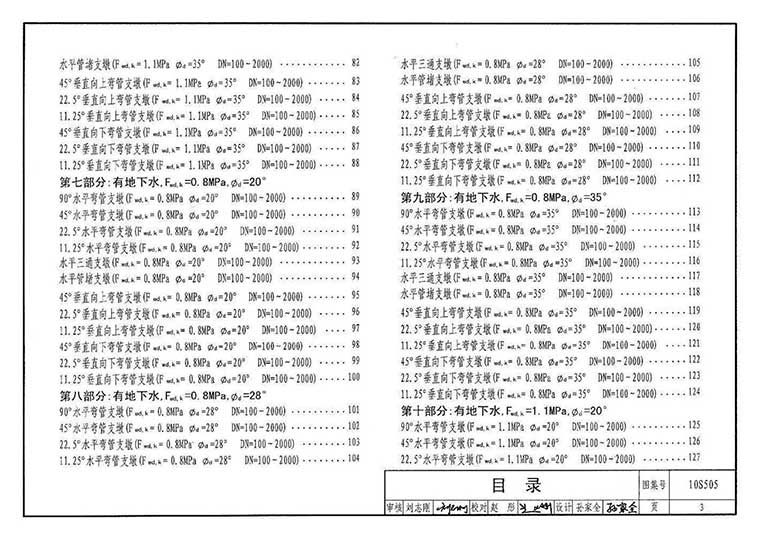

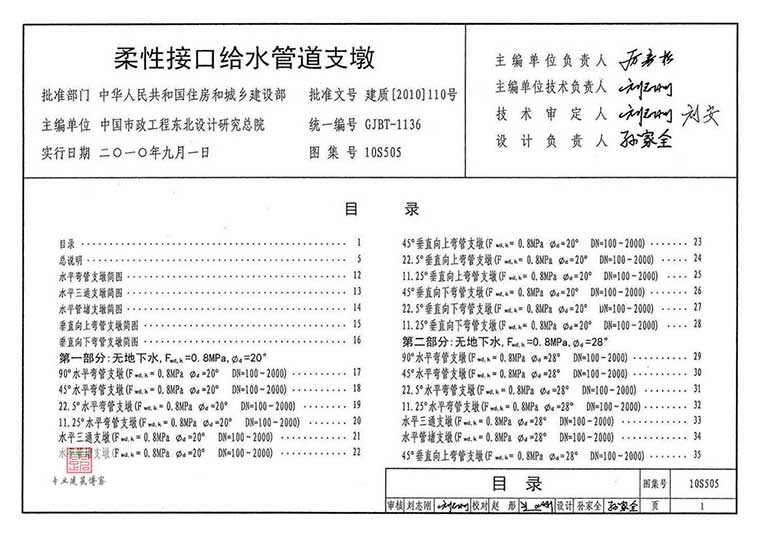

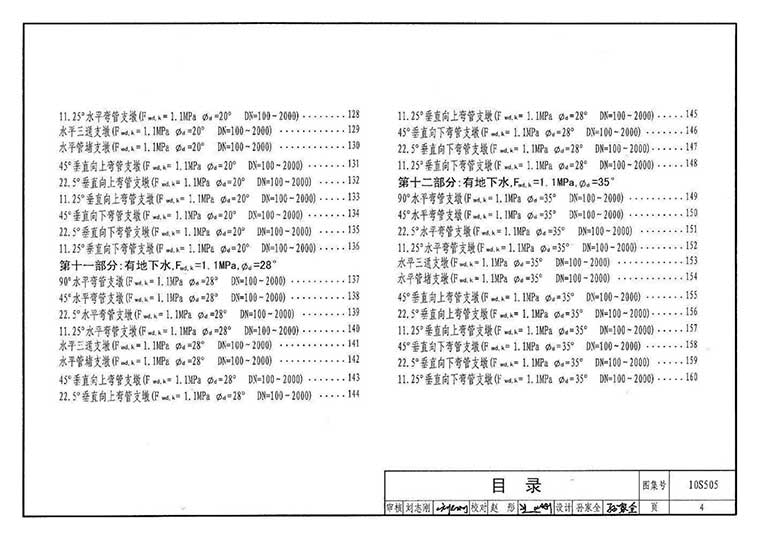

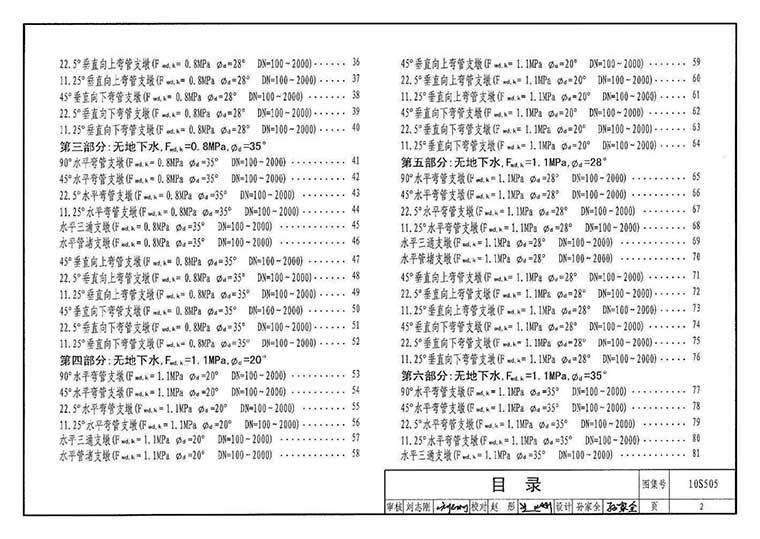

部分章节及目录如下图所示：
