19S406《建筑排水管道安装--塑料管道》
19S406《建筑排水管道安装--塑料管道》，替代10S406，2020年09月01日实施，中国计划出版社出版。
一、适用范围
1、本图集适用于新建、改建和扩建的建筑高度不大于100m的民用及一般工业建筑中无压排水系统管道安装。管径范围为dn32~dn200。本图集不含特殊单立管排水系统安装、同层排水系统安装和屋面雨水排水管道系统安装内容。
2、排入管道的水温:不应大于40°C，硬聚氯乙烯类管道瞬时不应超过60°C;高密度聚乙烯管道及聚丙烯类管道瞬时不应超过90°C。
二、主要技术内容
1、本图集规定了建筑排水塑料管道的材料要求、设计参数、安装工艺、连接方式、支架设置等技术要求。
2、塑料排水管道的连接方式包括粘接连接、热熔连接、电熔连接、橡胶圈密封连接、法兰连接等多种形式，不同连接方式有相应的施工要求。
3、图集详细规定了管道的坡度、检查口、清扫口、伸缩节、固定支架、滑动支架等附属设施的设置要求。
4、包括立管、横管、支管的安装详图，以及穿楼板、穿墙、埋地等部位的防水和固定做法。
5、提供了管道系统的水压试验、通球试验等验收标准和方法，确保排水系统的使用性能。

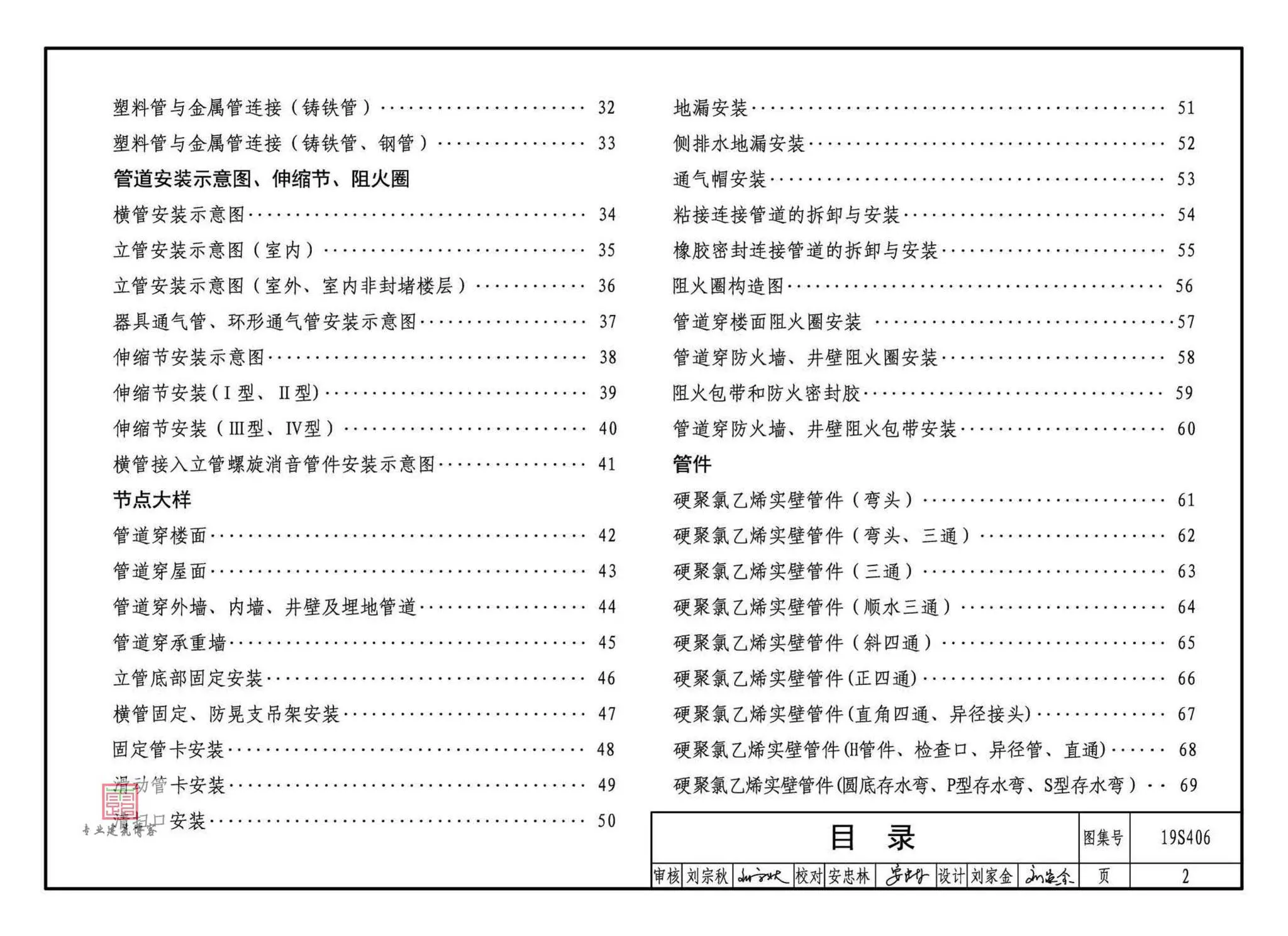

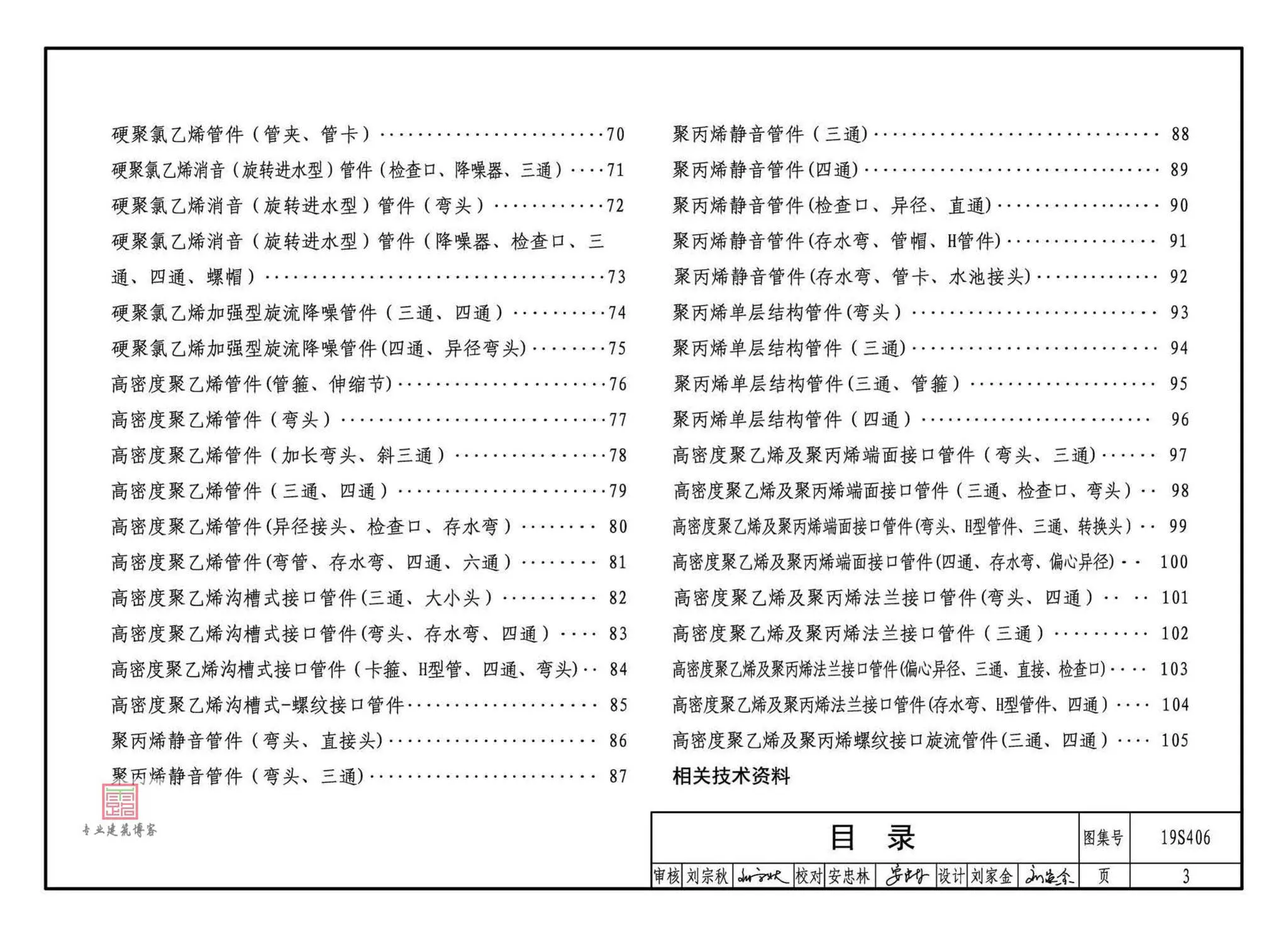

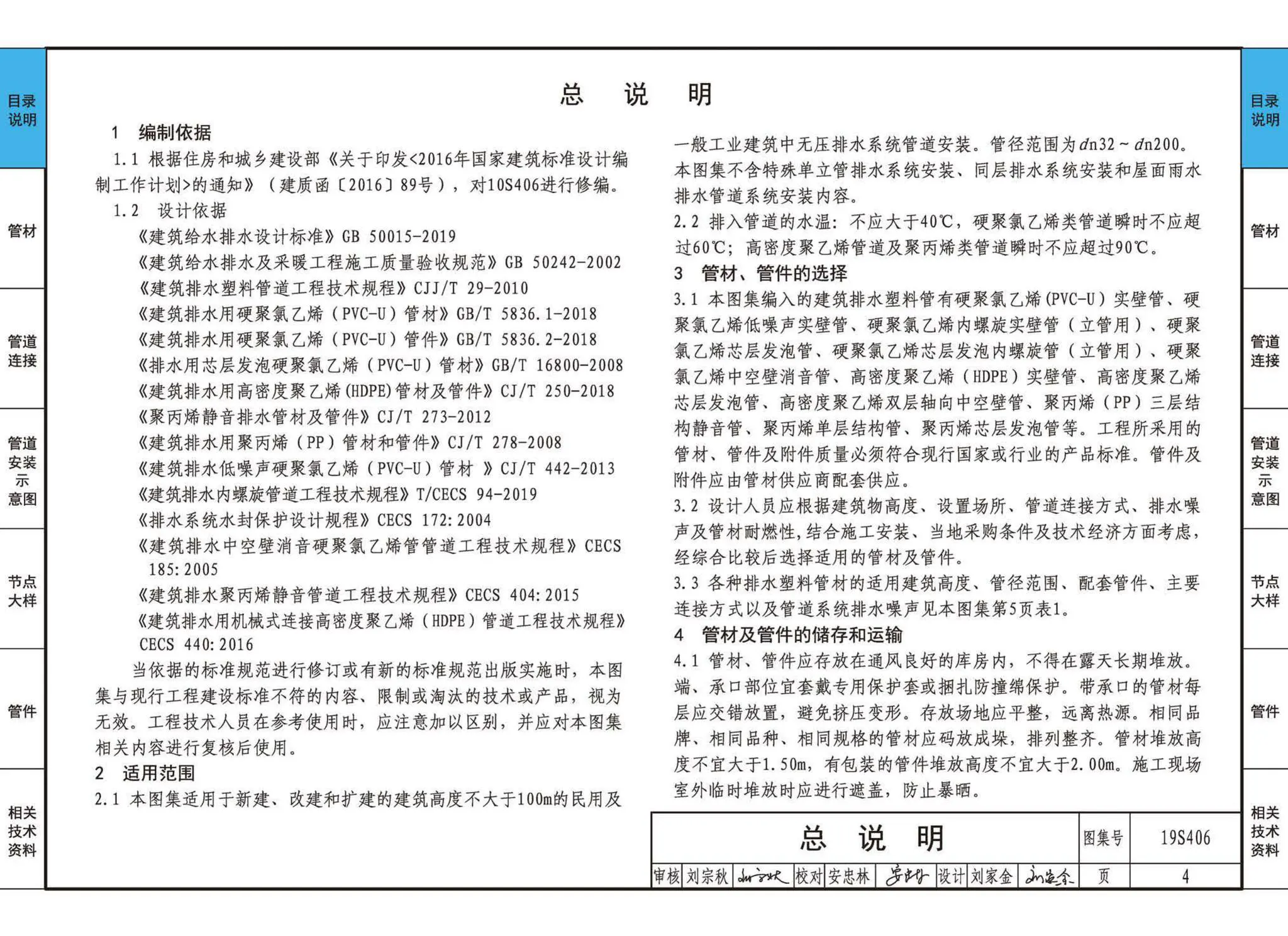

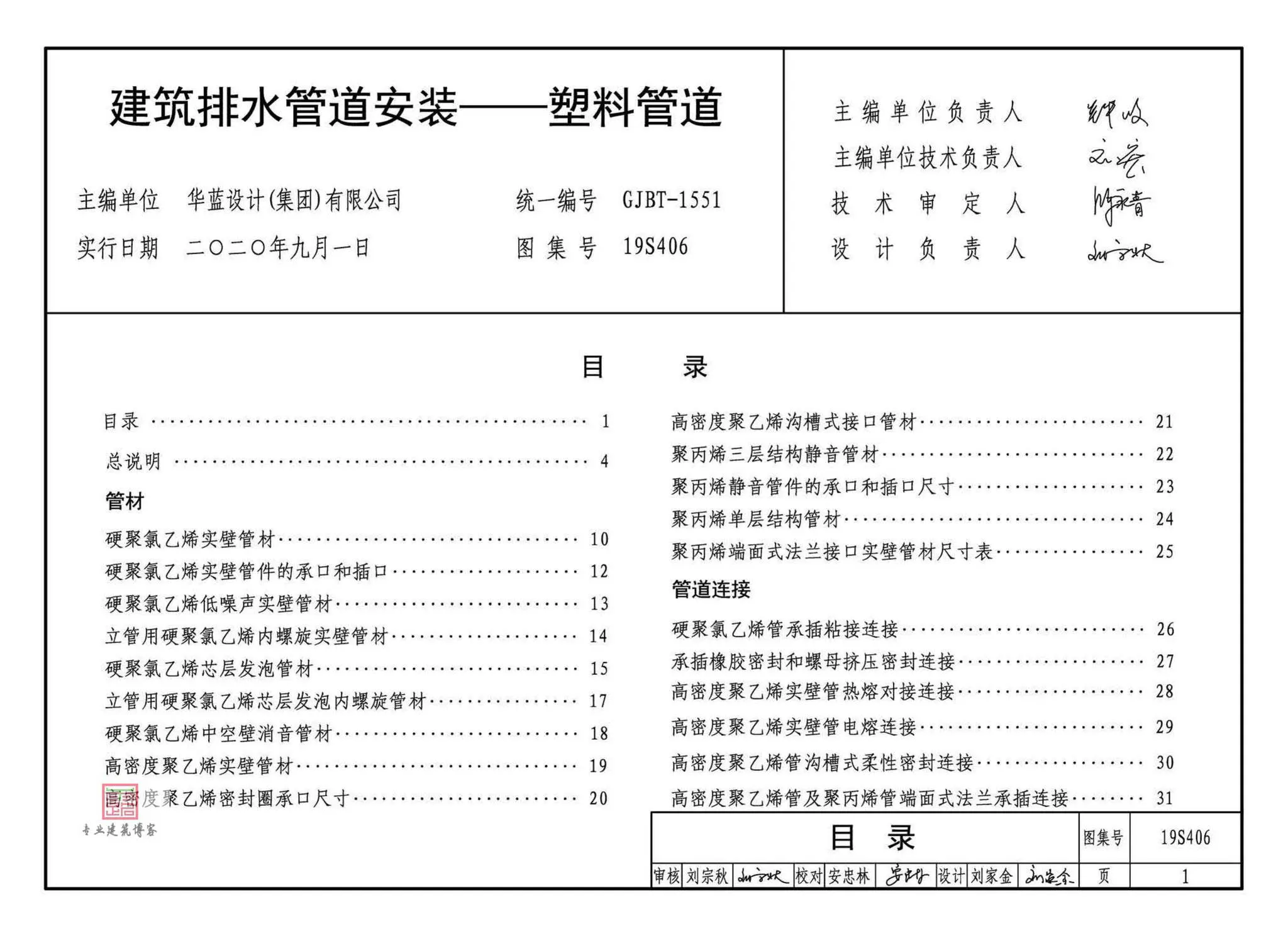

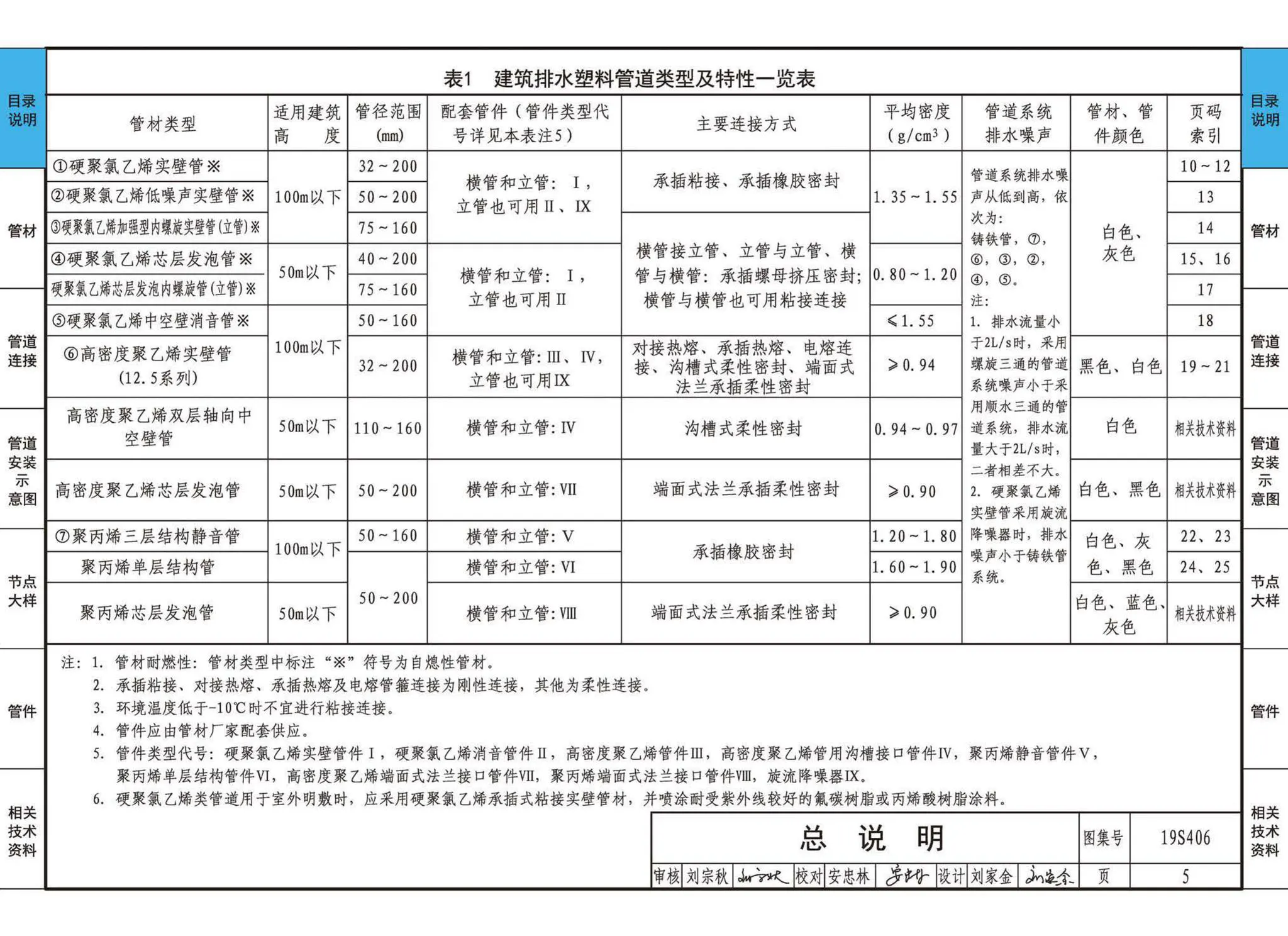

部分章节及目录如下图所示：
