06SD702-5 《电气设备在压型钢板、夹芯板上安装》
06SD702-5《电气设备在压型钢板、夹芯板上安装》，2006年09月01日发布，2006年09月01日实施，中国建筑标准设计网出版。
一、适用范围
本图集适用于工业与民用建筑中屋面、围护墙体为压型钢板或夹芯板时电气设备的安装。包括了电气设备配电箱、开关、灯具、探测器等在压型钢板或夹芯板屋面、墙体上的安装。电气管线、梯架、托盘、线槽在钢柱上的安装方式。压型钢板、夹芯板屋面及防水卷材复合保温屋面上避雷接闪器的安装。本图集解决了屋面、维护墙体为压型钢板或夹芯板材时，电气设备及管线的安装和针对不同屋面形式的防雷接地问题。
二、主要技术内容
1、本图集给出的电气箱及电气管线安装，包括电气箱落地式安装、嵌入式安装及在方形钢柱上的明装做法，以及电气管线在复合彩钢板墙和夹芯彩钢板墙上的明装方式。
2、本图集给出的电缆梯架、线槽及封闭式母线安装，包括在方形钢柱上垂直安装、在彩钢板屋顶下吊装、在彩钢板墙上明装及穿墙做法。
3、本图集给出的灯具安装，包括在压型钢板屋顶梁下管吊安装、在屋顶檩条上链吊安装、在组合楼板下安装及荧光灯的杆吊和吸顶安装等多种做法。
4、本图集给出的按钮、开关及小型电气设备安装，包括火灾探测器、红外光束感烟探测器、手动报警按钮、扬声器、摄像机、按钮盒及86系列接线盒在彩钢板墙面和屋顶上的安装做法。
5、本图集给出的避雷带、引下线及接地线安装，包括彩钢板构筑物避雷带及引下线做法、屋面避雷带支持卡安装及零件详图，适用于夹芯板屋面、压型板屋面和防水卷材复合保温屋面等不同屋面形式。

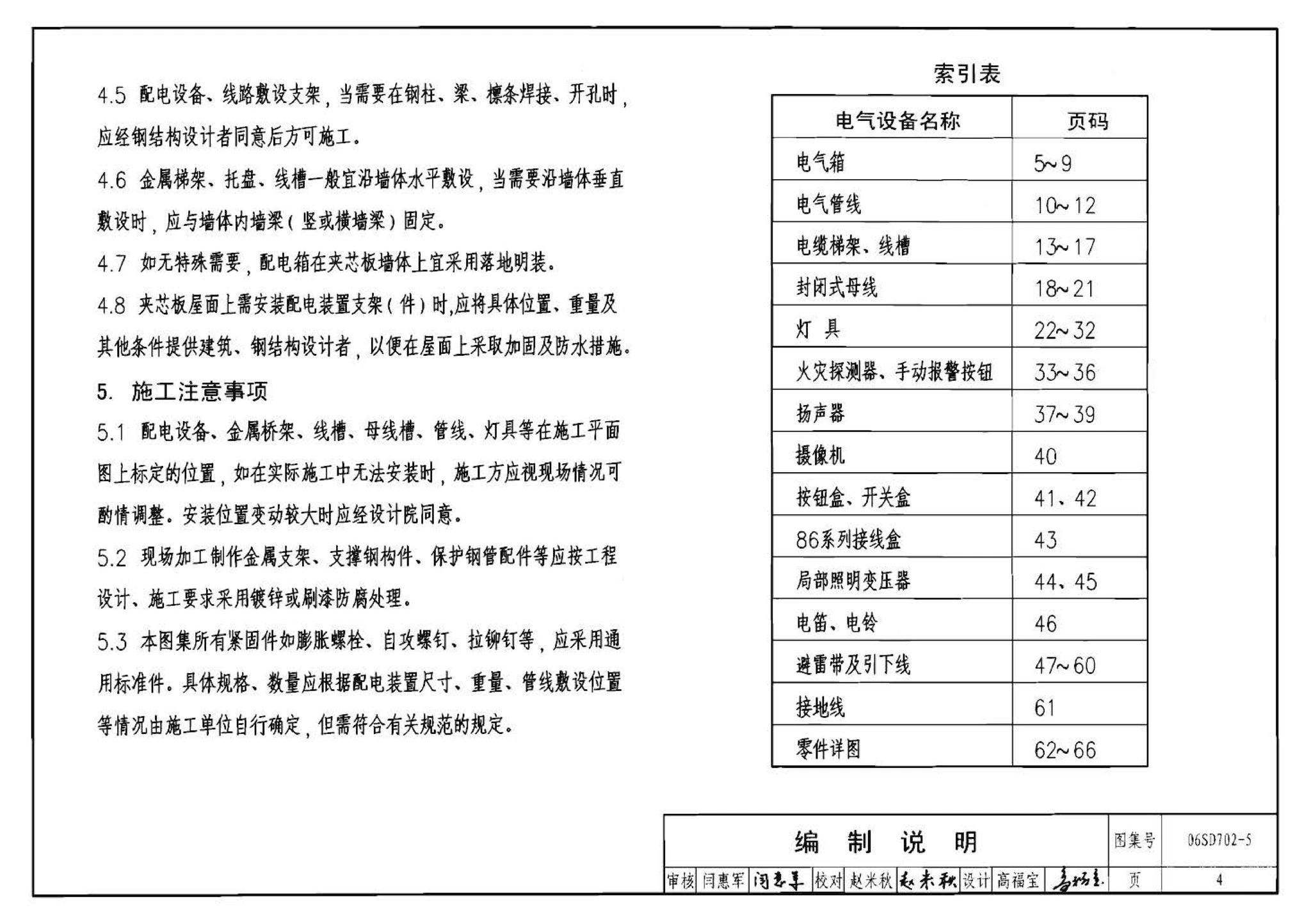

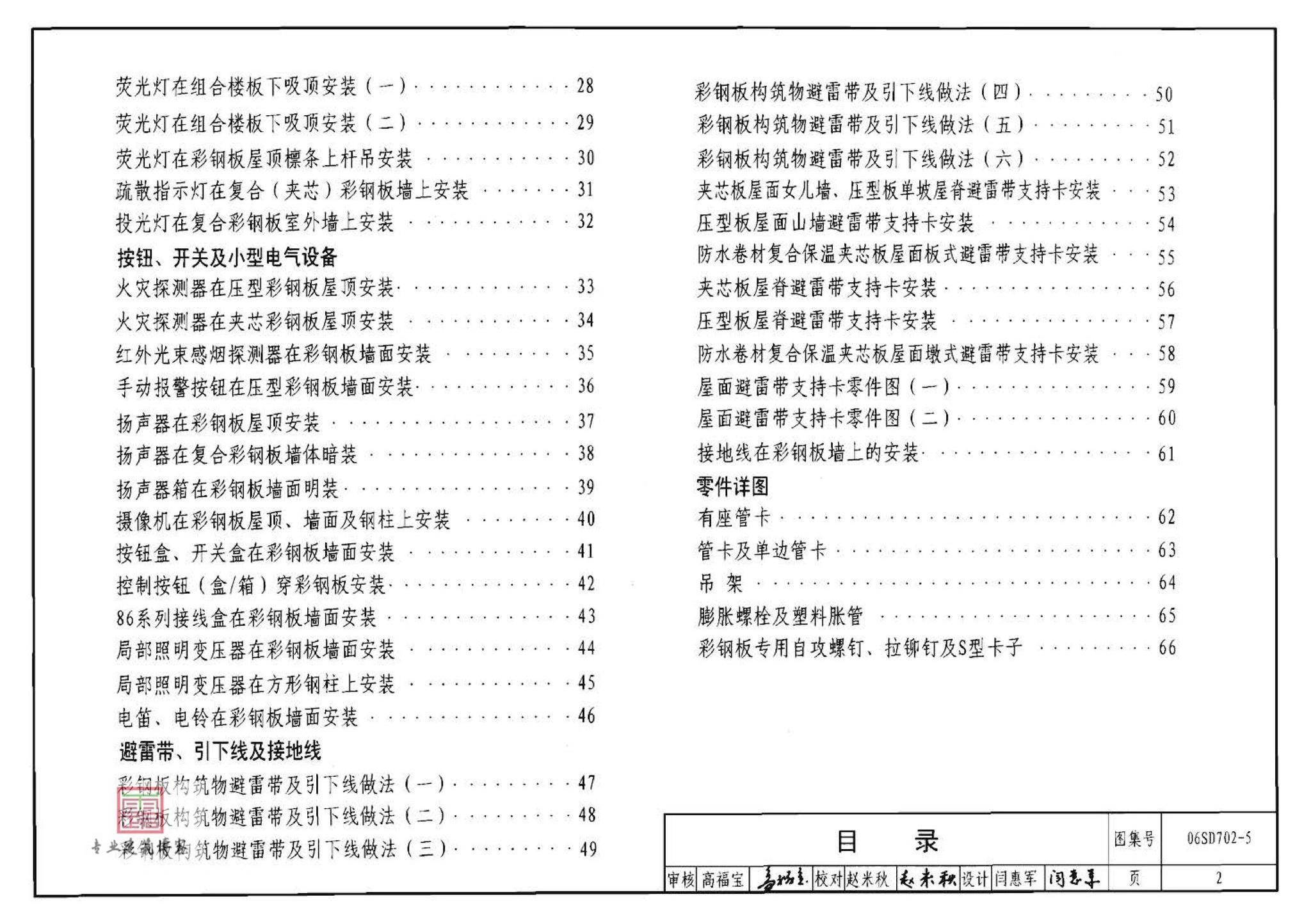

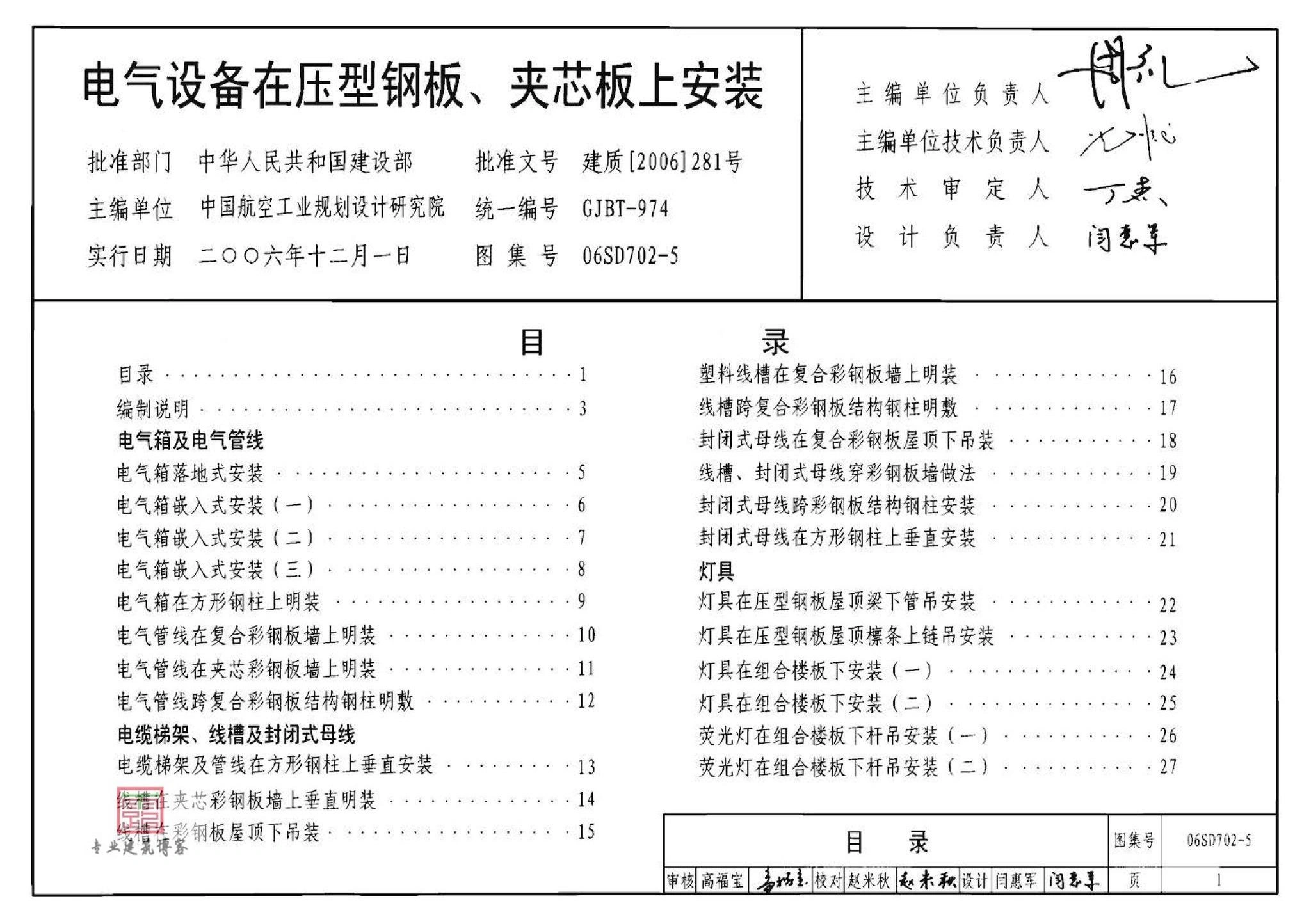

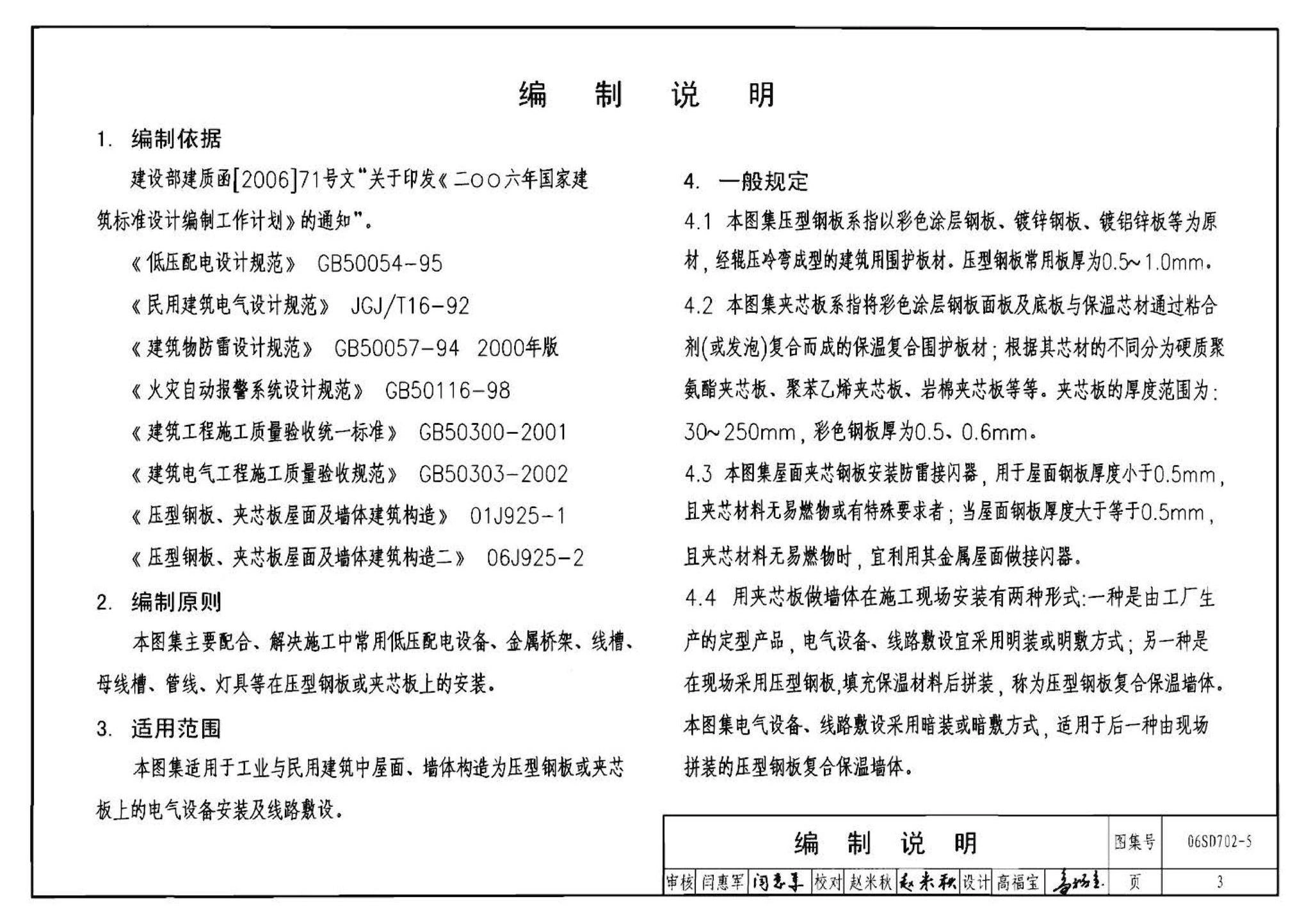

部分章节及目录如下图所示：
