24G124-2《装配式混凝土建筑设计示例（二）》，2024年08月01日实施，中国标准出版社出版。
一、适用范围
适用于装配整体式混凝土框架结构建筑的设计。装配整体式混凝土框架-现浇剪力墙结构建筑和装配整体式混凝土框架-现浇核心筒结构建筑的设计可参考。
二、主要技术内容
本图集分为技术策划、建筑施工图示例、结构施工图示例、构件详图示例四部分内容，各部分均选用同一建筑工程进行编制，方便专业之间相互配套使用及参考。
本图集所选工程的建筑、结构、机电、室内及幕墙等专业进行了一体化协同设计，相关的预留孔洞、预埋件、预留管线等要求已在本图集建筑施工图示例和结构施工图示例中表达。
本图集不包含机电、室内及幕墙等专业设计图纸。

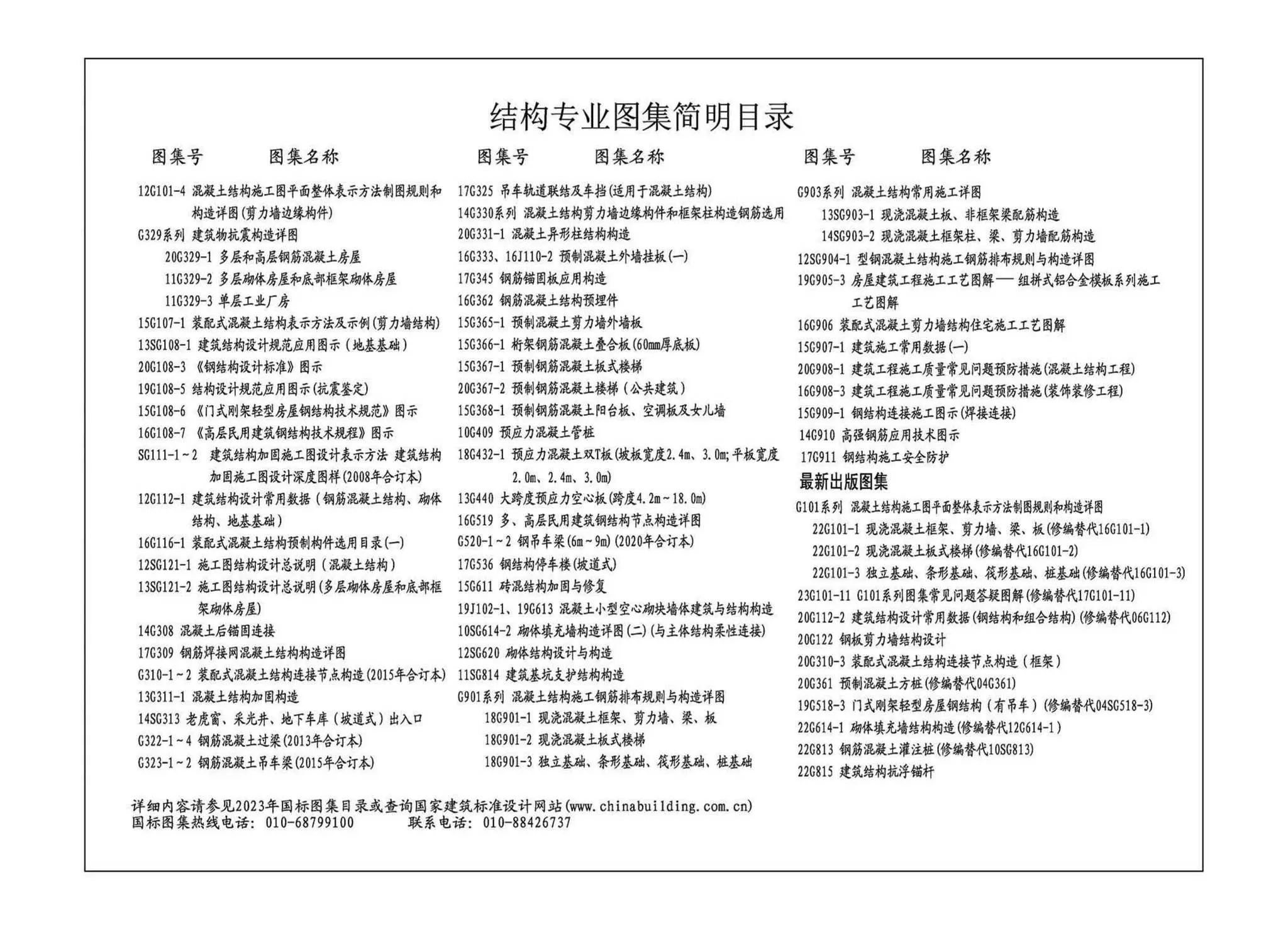

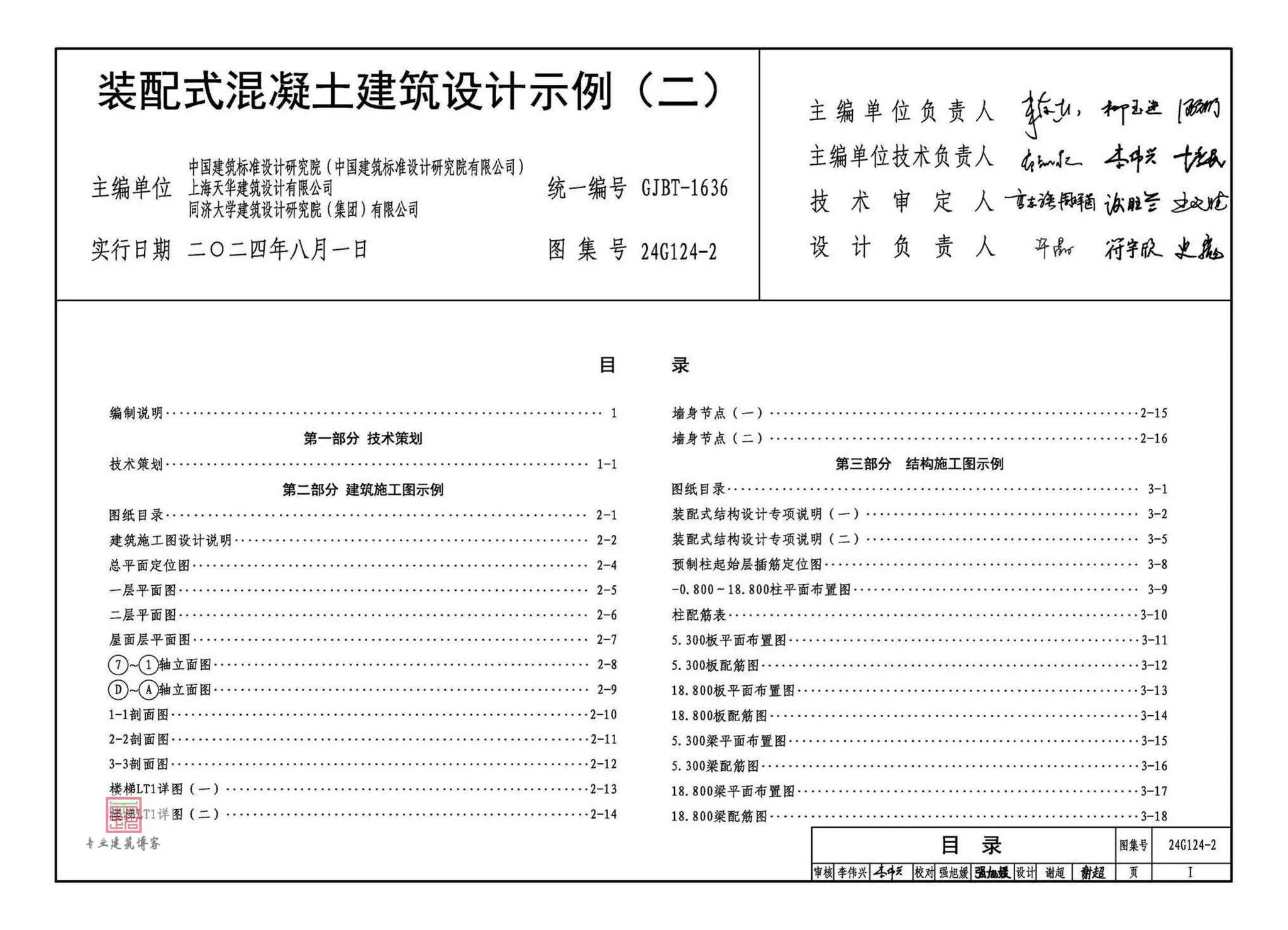

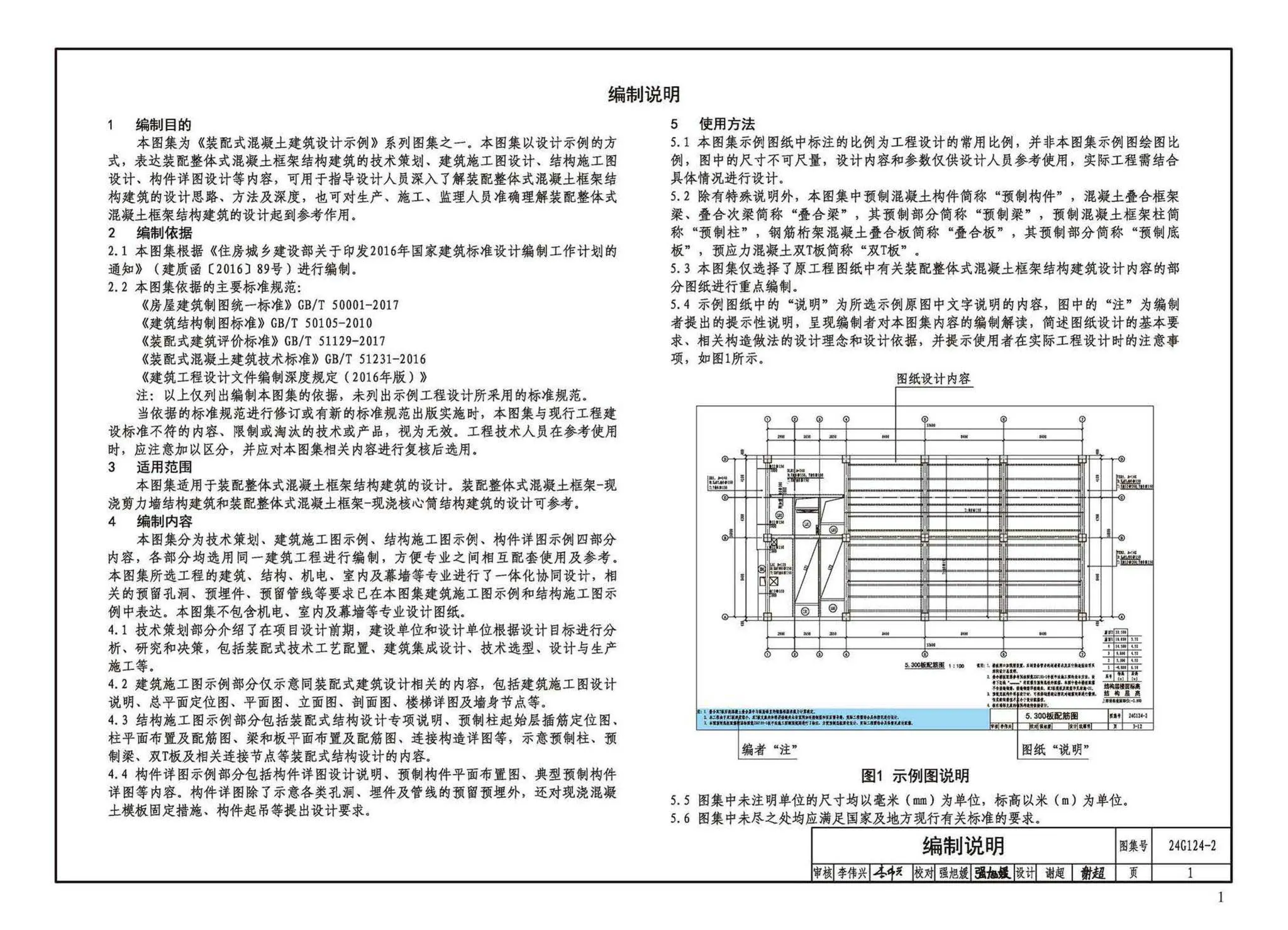

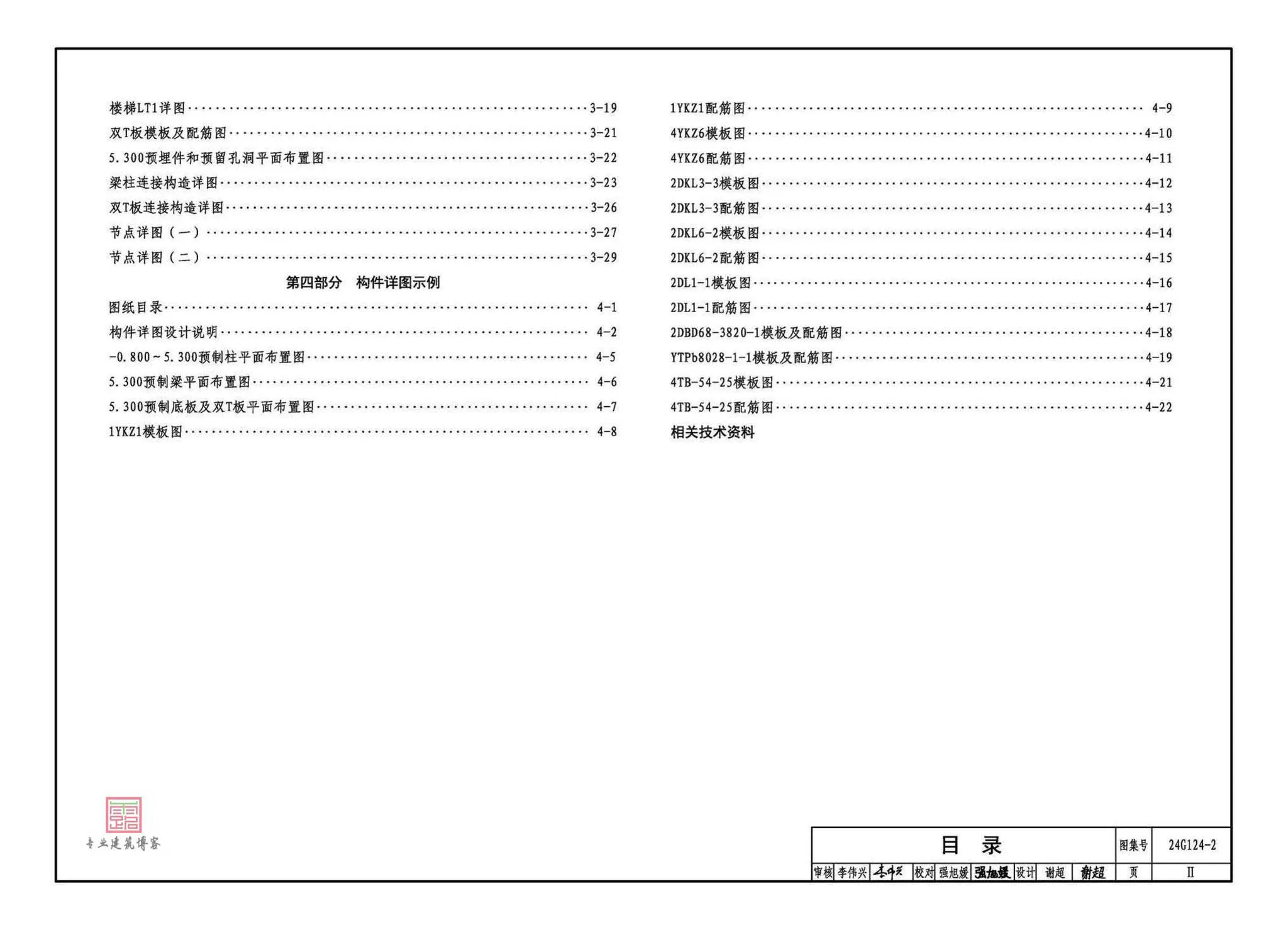

部分章节及目录如下图所示：
前两天用到这本关于钢筋排布规则的图集09G901-3《混凝土结构施工钢筋排布规则与构造详图》放上来和大家分享。适用范围：本图集适用于筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台的施工钢筋排布及构造设计。基础以上的结构可为非抗震和抗震设防烈度为6至9度地区的现浇框架、剪力墙、框架剪力墙、框支-剪力墙、钢结构、混合结构和底部框架结构。本图集可供建…
最近比较忙，工程准备交工了。虽然希望不大，但还是在进行最后的抢工中。还是和大家分享一本图集吧！01SG516《轻型屋面钢天窗架》适用范围本图集内容包括跨度为6m、9m和12m的轻型屋面钢天窗架及相应的支撑施工详图。适用于天窗架间距为6m的单层工业厂房。用于抗震设防烈度小于和等于9度的地区，设计中未考虑隔震和消能、减震措施。用于构件表面温度低于和等于150度的…
12G901-1《混凝土结构施工钢筋排布规则与构造详图》（现浇混凝土框架、剪力墙、梁、板）,替代06G901-1、09G901-2、09G901-4。本图集内容包括现浇钢筋混凝土框架结构、剪力墙结构、框架-剪力墙结构、筒体结构、板柱-框架结构、板柱-剪力墙结构的梁、柱、墙、板施工钢筋排布规则与构造详图。依据本图集的基本原则和具体要求，指导施工时钢筋排布构造深…
16G362，《钢砼结构预埋件图集》。2004年3月1日起实施，有用到的朋友来看看！16G362，《钢砼结构预埋件图集》图集适用范围：1、本图集适用于设防烈度小于等于8度地震区的普通钢筋混凝土或预应力混凝土结构中的预埋件。2、预埋件不宜设置在塑性铰区；当不能避免时应采取有效措施。16G362，《钢砼结构预埋件图集》图集编制内容：1、本图集由总说明、埋件选用和…
今天和大家分享12G614-1《砌体填充墙结构构造》，自2012年6月1日起实施，代替06SG614-1图集。12G614-1图集主要内容包括：砌体填充墙与混凝土主体结构的拉结、填充墙构造柱和水平系梁的设置及详图等；墙体材料包括混凝土小型空心砌块、烧结空心砖、烧结多孔砖、蒸压加气混凝土砌块，适用于钢筋混凝土结构房屋中的砌体填充墙与混凝土主体结构的拉结构造及填…
12G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（剪力墙边缘构件）》，2012年12月14日发布，2013年02月1日实施，中国计划出版社出版。本图集为剪力墙边缘构件的平面注写方法，其由剪力墙边缘构件平面注写规则和边缘构件钢筋排布规则两部分内容组成。本图集主要适用于墙厚不大于400mm（双排配筋）的现浇剪力墙结构边缘构件施工图设计；当采用…
