18G432-1《预应力混凝土双T板》
18G432-1《预应力混凝土双T板》，替代06SG432-1、09SG432-2、08SG432-3，2019年05月01日实施，中国计划出版社出版。
一、适用范围
1、本图集为采用先张法工艺生产的预应力混凝土双T板施工图。
2、本图集适用于抗震设防烈度不大于8度的地区。
3、本图集中宽度为2.4m、3.0m的双T平板和双T坡板适用于下列范围：
1）、环境类别为一类、二a类、二b类的工业与民用建筑的屋面板。
2）、耐火等级不高于二级的屋面板。
4、本图集中宽度为2.0m的双T平板适用于下列范围：
1）、环境类别为一类、二a类、二b类的工业与民用建筑的楼层板。
2）、耐火等级不高于二级的楼层板。
5、使用本图集中的双T板时，如遇下列情况，应按国家现行标准的有关规定进行复核或另行设计：
1）、环境类别为三、四、五类的屋面板、楼层板。
2）、耐火等级为一级的屋面板、楼层板。
3）、需做振动计算的屋面板、楼层板。
6、 当构件表面温度高于100℃或有生产热源且构件表面温度经常高于60℃时，应采取相应隔热措施，使构件表面温度降至60℃以下。
7、本图集双T板适用范围是根据连接节点构造及工程经验确定的。采用后浇叠合楼(屋)盖时，若结构性能符合现行国家（行业）标准《建筑抗震设计规范》GB50011、《混凝土结构设计规范》GB 50010、《装配式混凝土建筑技术标准》GB/T51231和《装配式混凝土结构技术规程》JGJ1的有关规定时，双T板的适用范围可不受上述限制。
二、主要技术内容
本图集内容主要为构件图，辅以部分构造图，均为施工图深度，可直接选用并照图施工。 本图集是在原国标通用图集的基础上，总结和吸收了近几年双T板在实际工程中的应用经验按现行规范编制的。构件选用表给出了均布荷载限值和截面承载力限值，以方便设计人员选用；荷载检验表、模板图和配筋图可供预制构件生产企业生产使用；构造详图可供构件施工安装时使用。本图集旨在规范预应力混凝土双T板在我国工程建设中的应用。

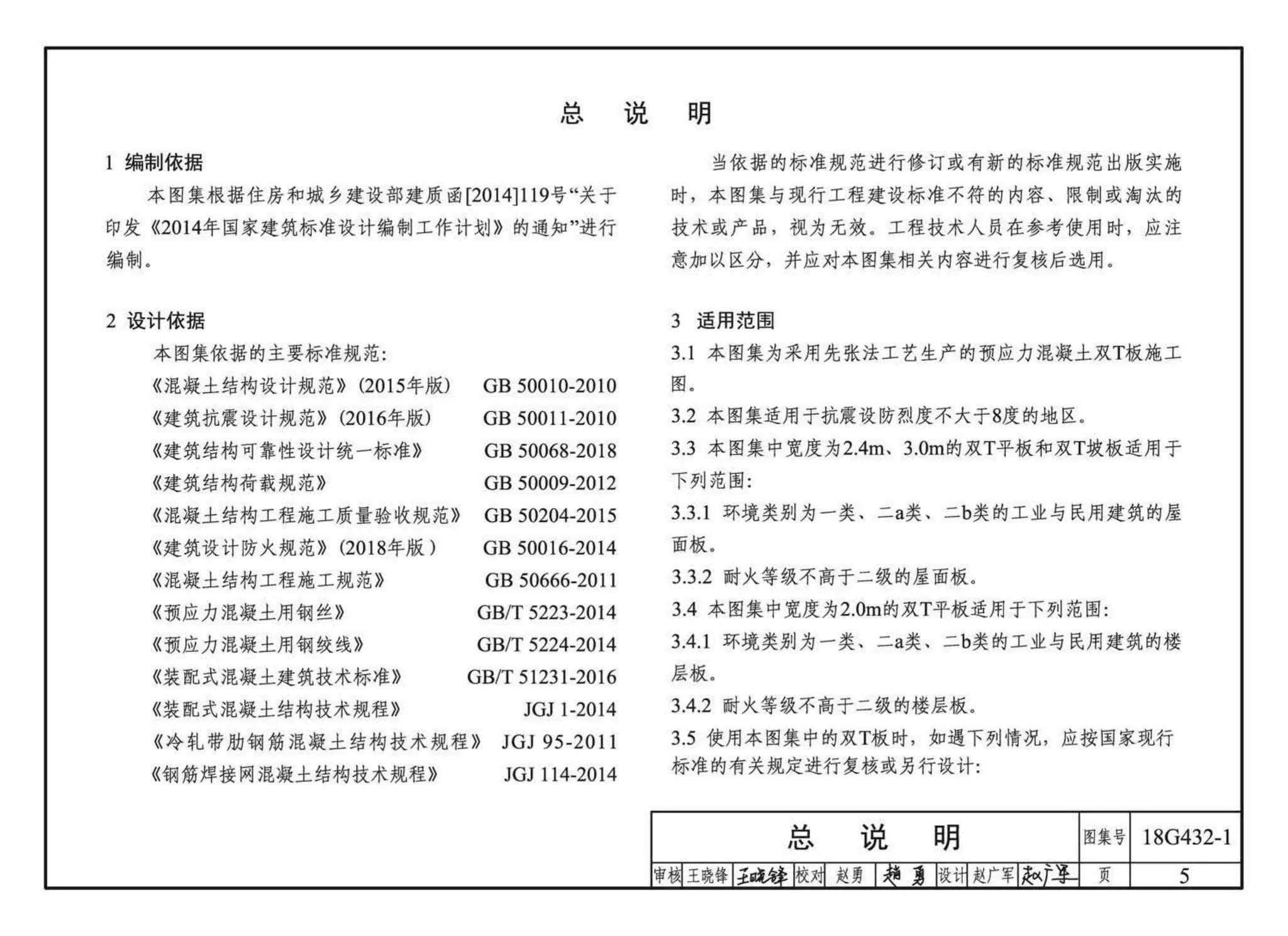

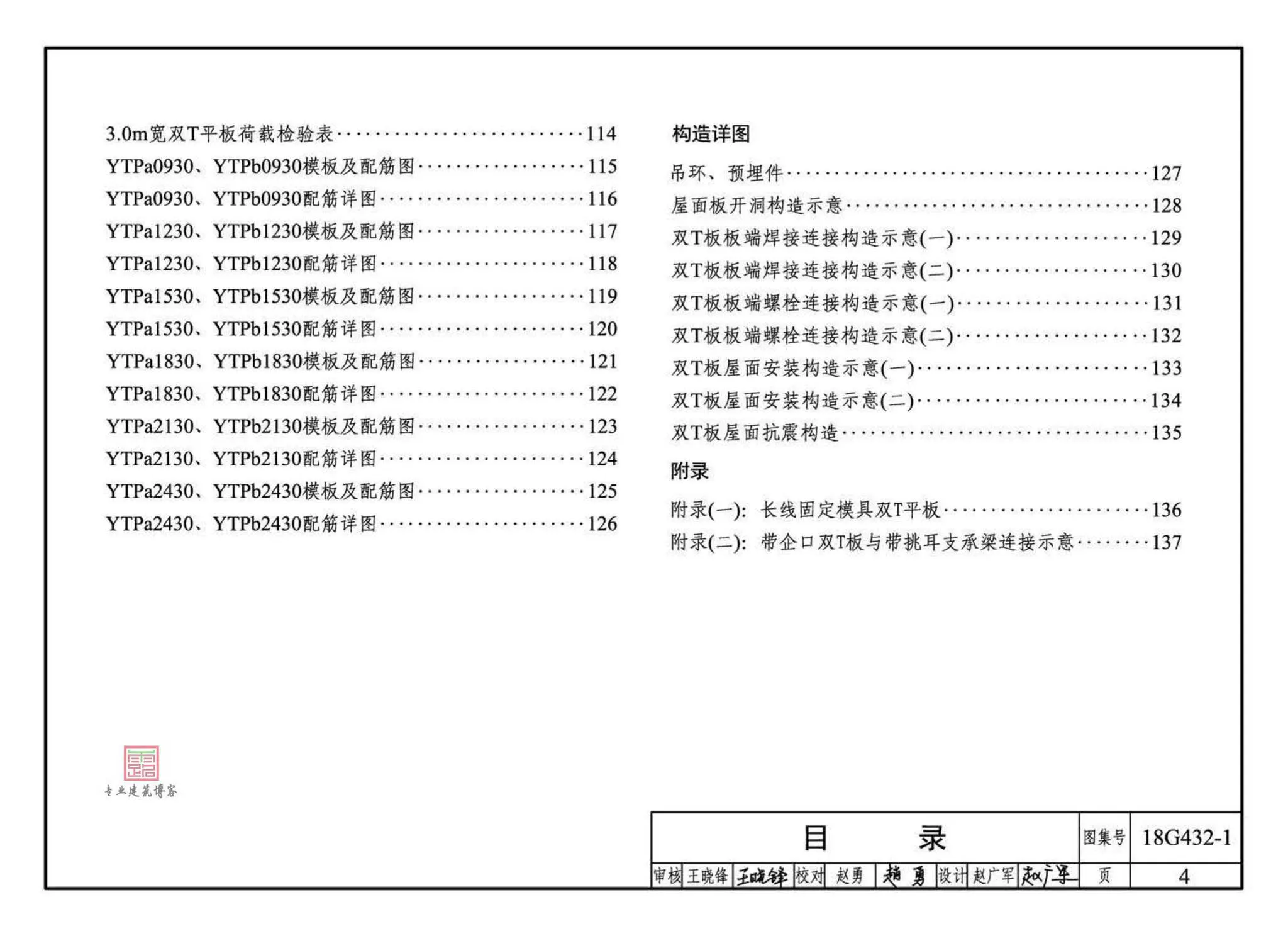

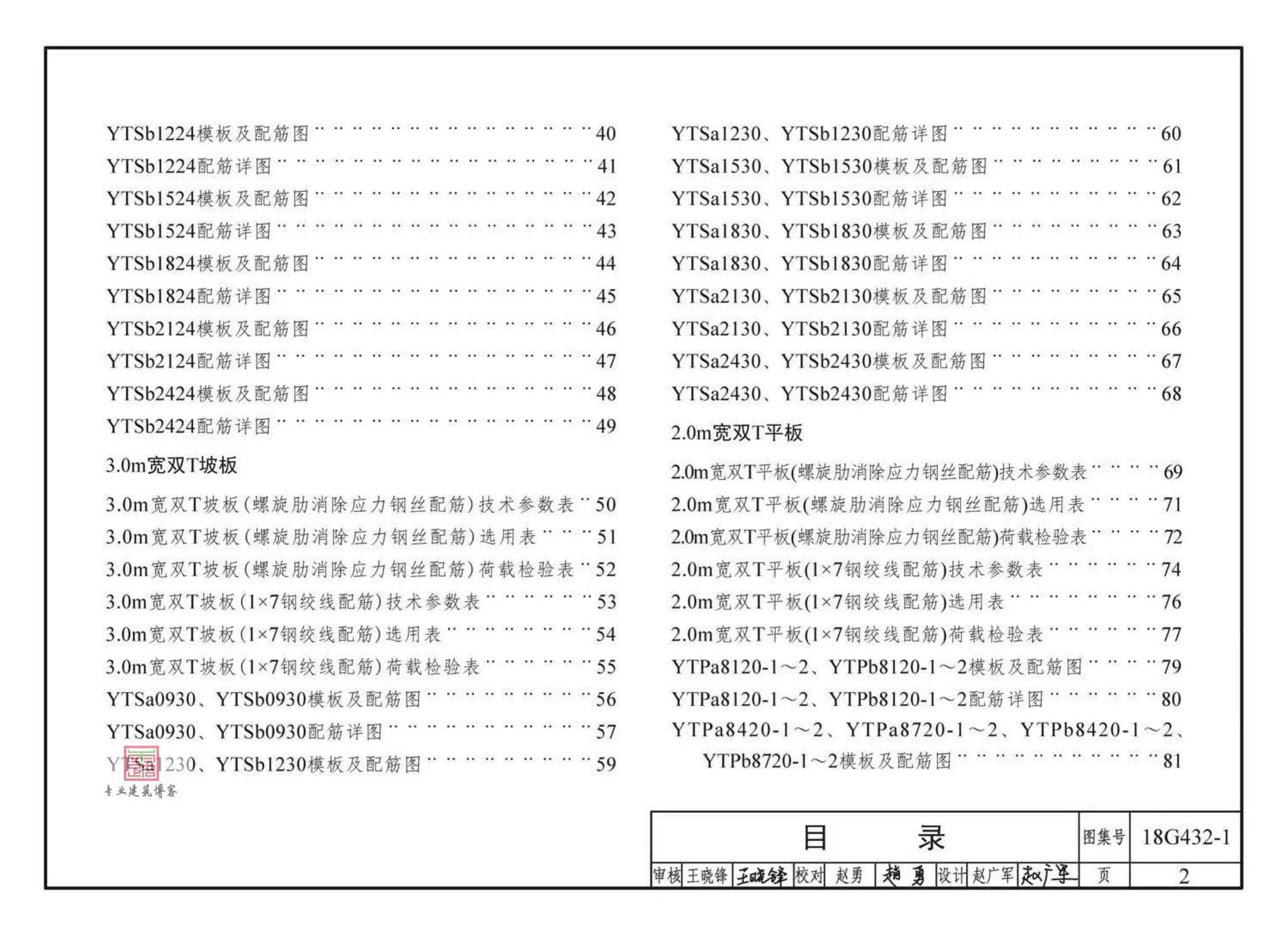

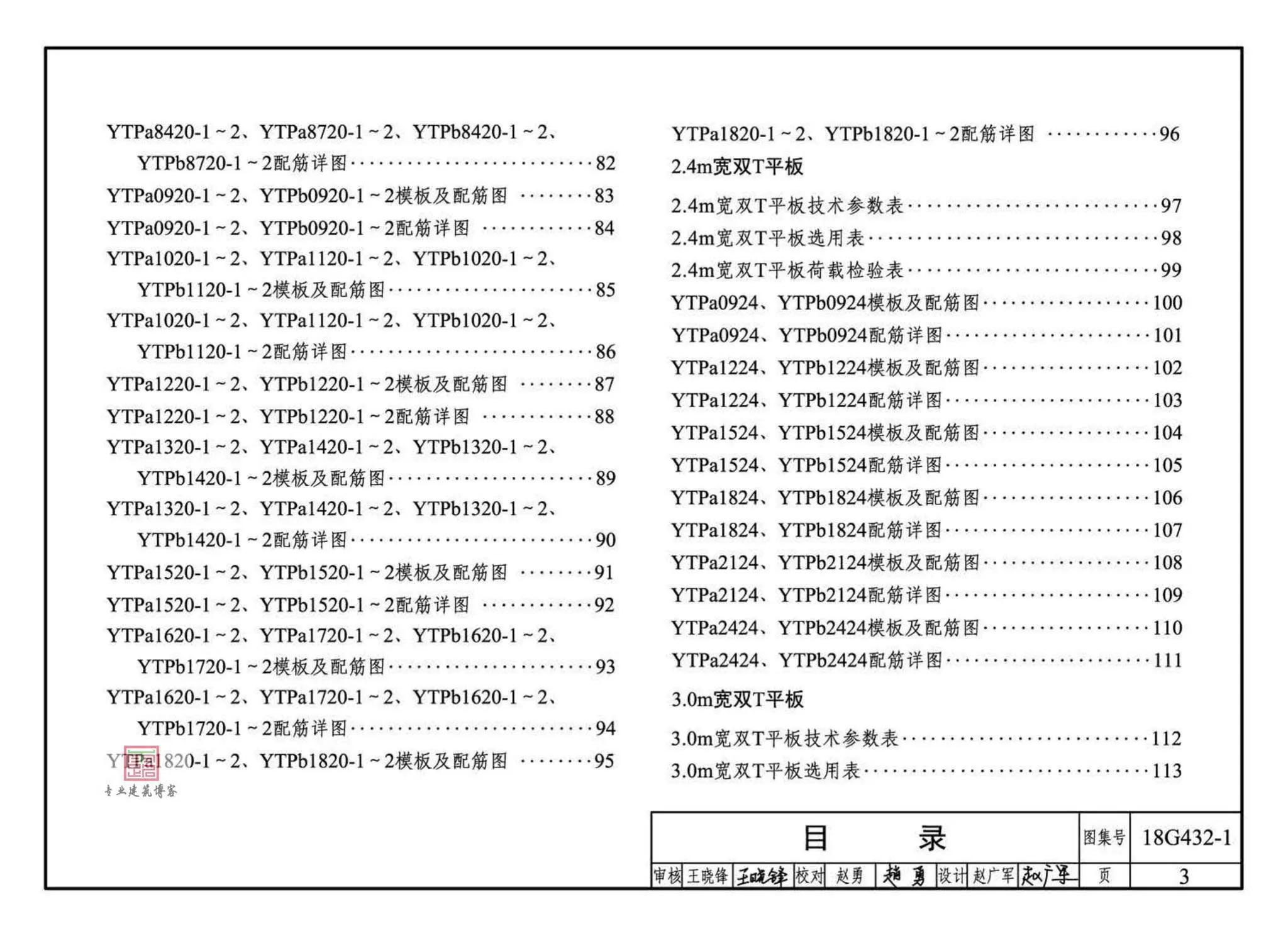

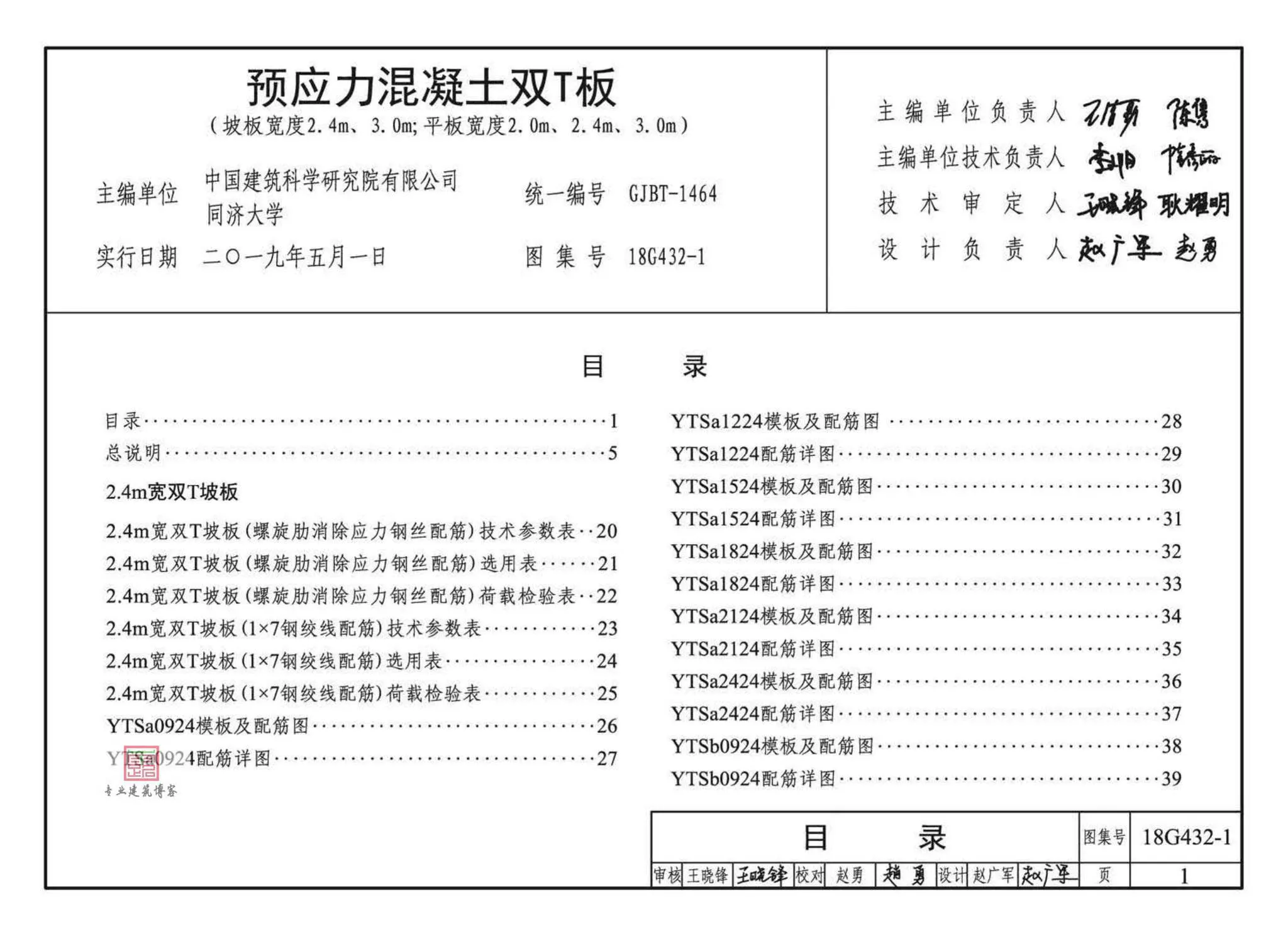

部分章节及目录如下图所示：
