06D105《电缆防火阻燃设计与施工》
06D105《电缆防火阻燃设计与施工》，2006年11月21日发布，2006年12月01日实施，中国计划出版社出版。
一、适用范围
本图集适用于工业、民用、电力、化工行业电缆防火阻燃封堵。包括电缆、电线、桥架、线槽、封闭母线防火封堵施工做法，以及对电缆、金属管、金属桥架、金属线槽采取的防火保护措施。
二、主要技术内容
1、本图集介绍电缆在电缆沟、电缆隧道、电气竖井里防火阻燃设计施工，以及电缆管线、电缆桥架、封闭母线穿墙、楼板的防火阻燃设计施工。
2、本图集内容包括防火涂料性能和施工方法、电缆沟阻火墙、电缆沟防火板阻火墙、电缆沟无机堵料阻火墙、电缆沟阻火包阻火墙、电缆隧道阻火墙、电缆隧道防火板阻火墙、电缆隧道无机堵料阻火墙、电缆隧道阻火包阻火墙（有防火门）、电缆隧道阻火包阻火墙（无防火门）等。
3、本图集涵盖电缆竖井防火封堵、电缆桥架防火封堵、大型电缆竖井防火板防火封堵、电缆桥架穿墙孔防火板防火封堵、电缆桥架穿楼板孔防火板防火封堵等多种防火封堵做法。

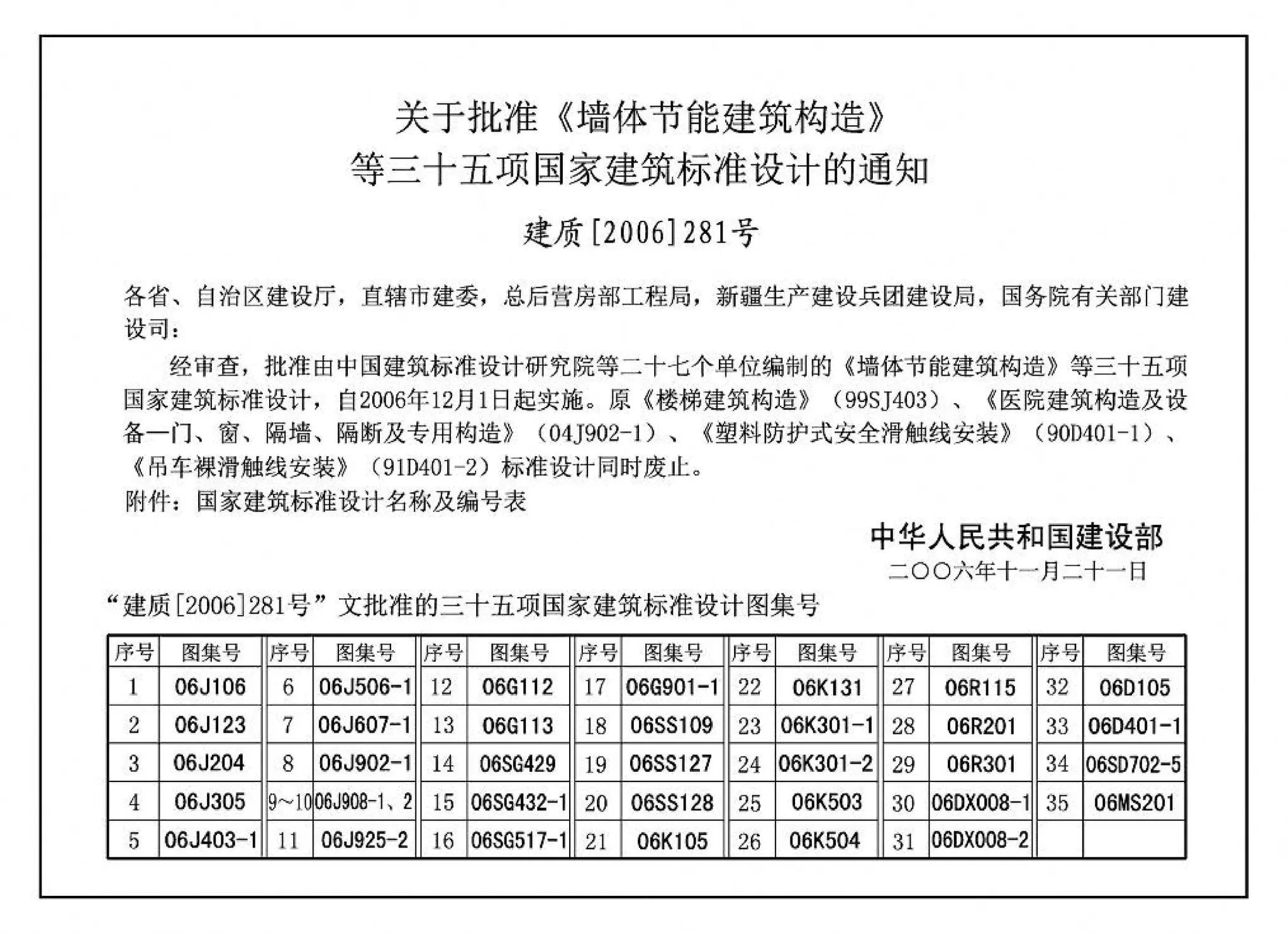

4、本图集由中华人民共和国建设部批准（建质[2006]281号），自2006年12月1日起实施。

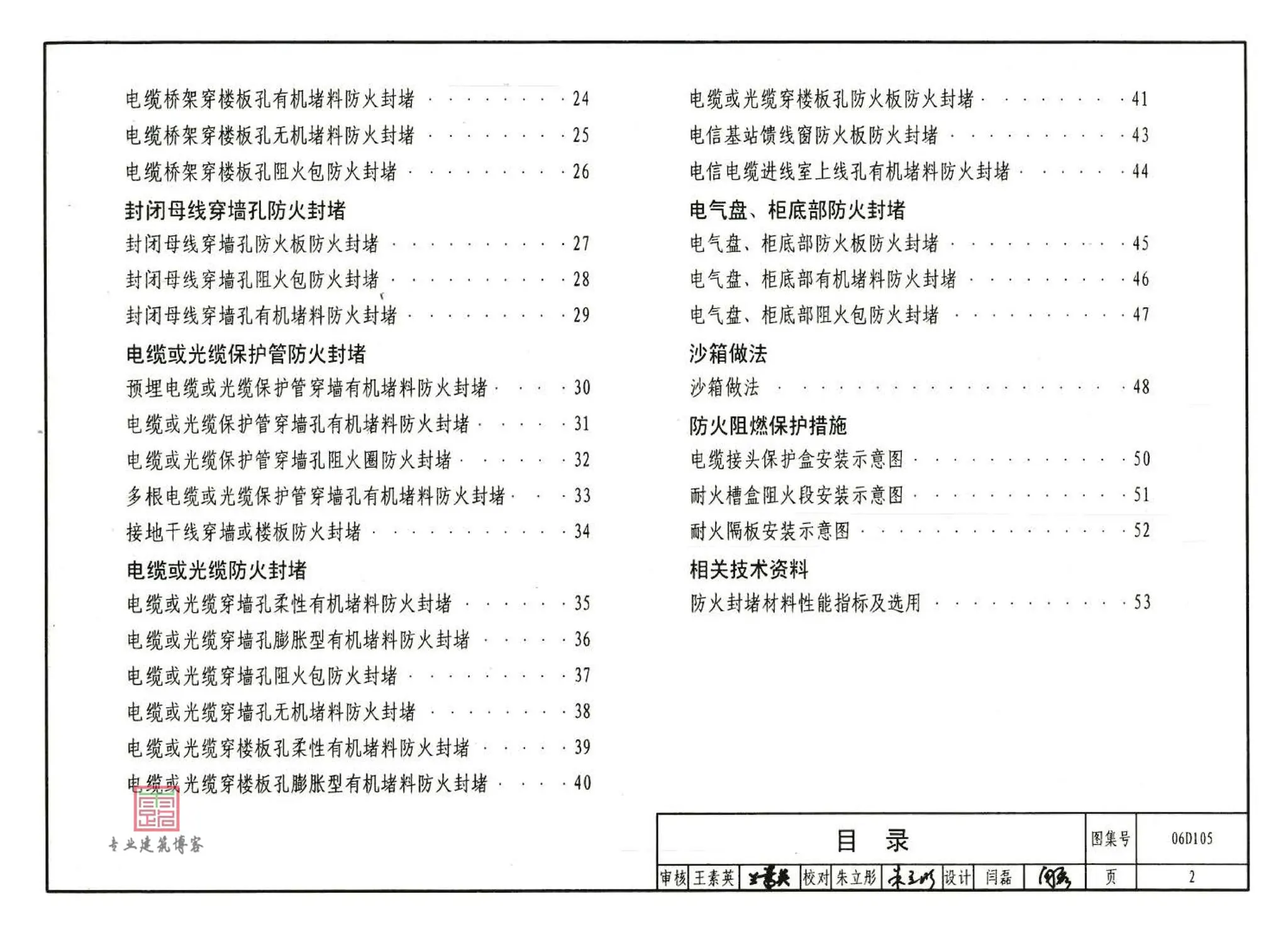

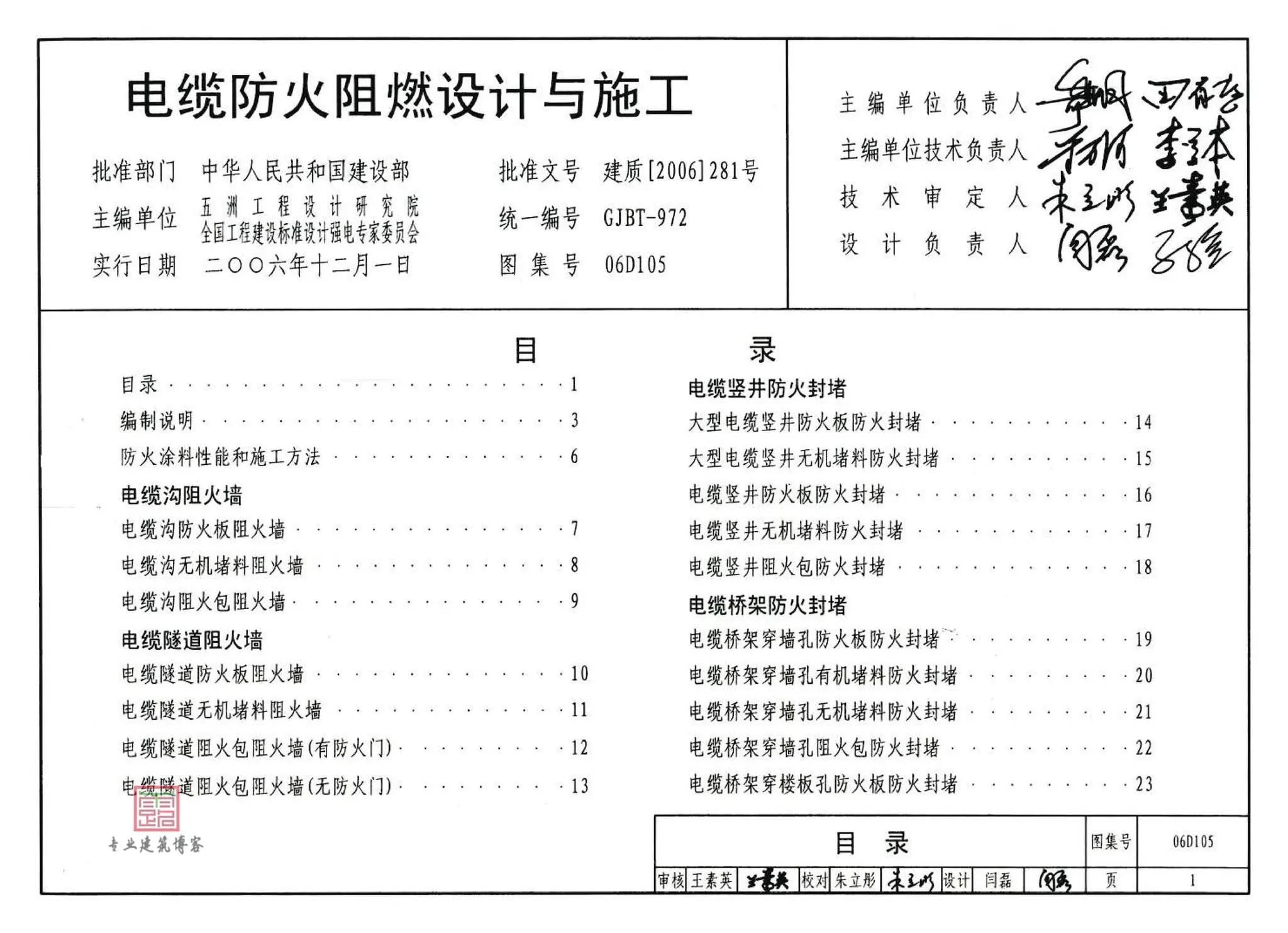

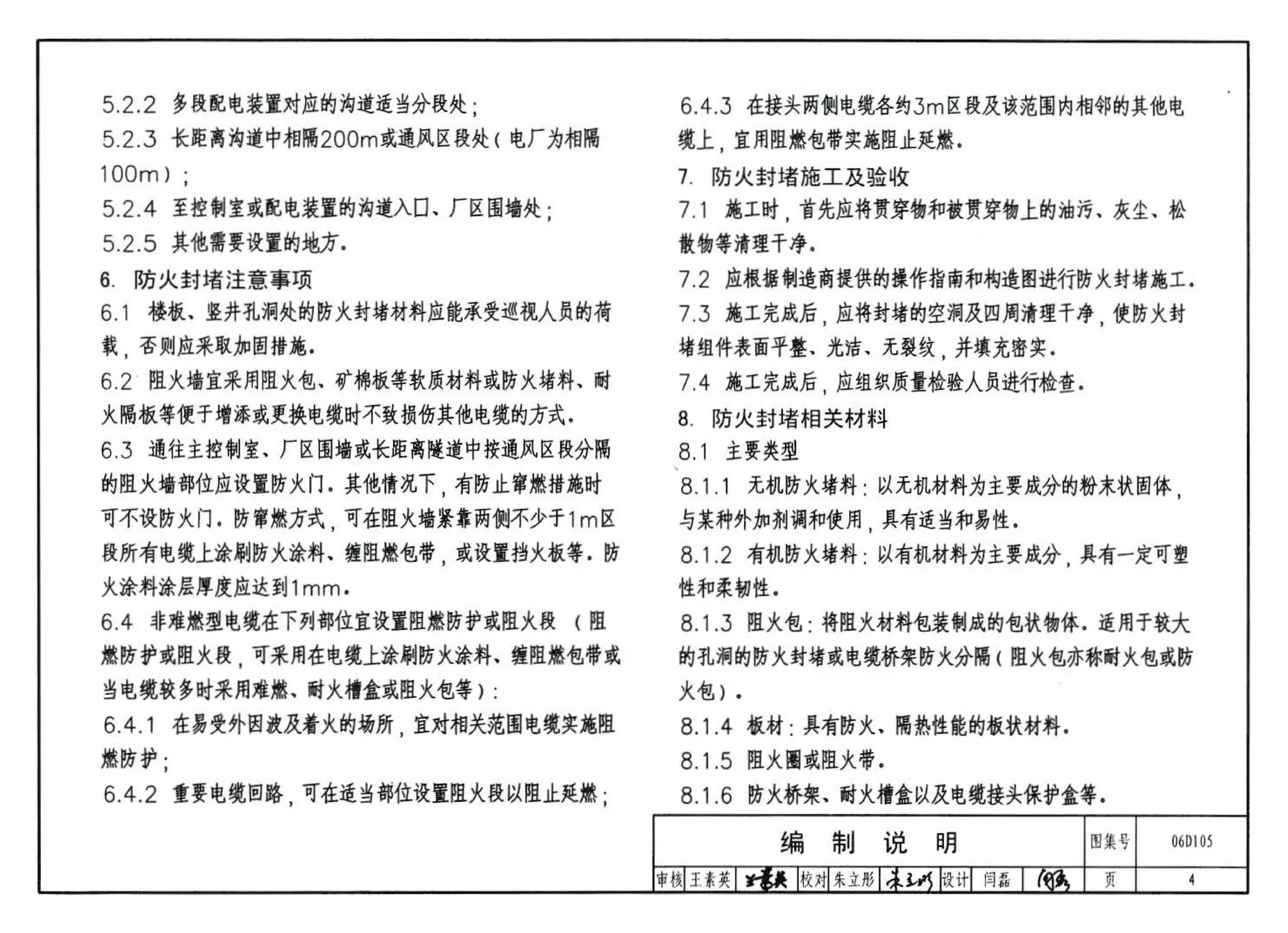

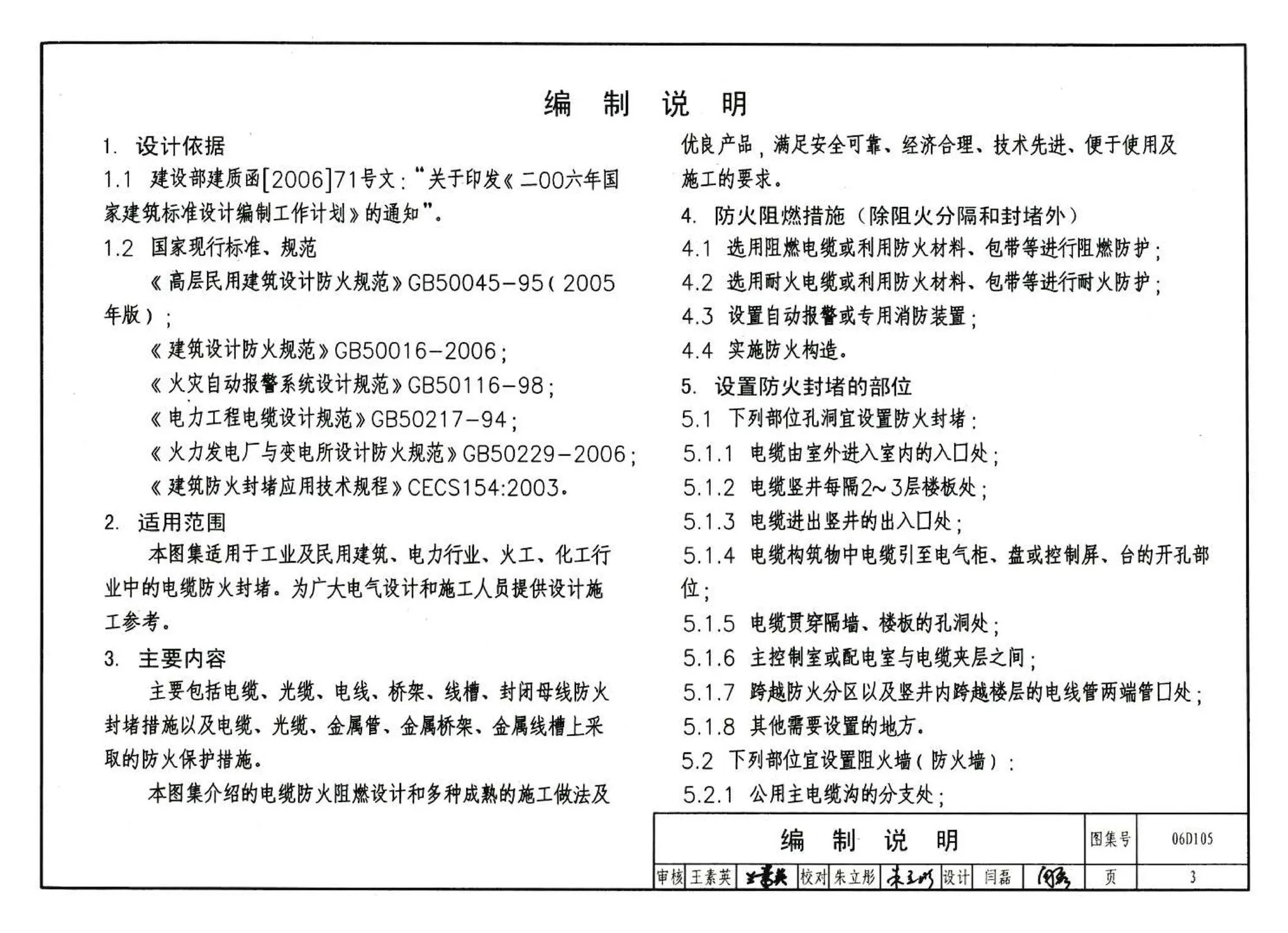

部分章节及目录如下图所示：
