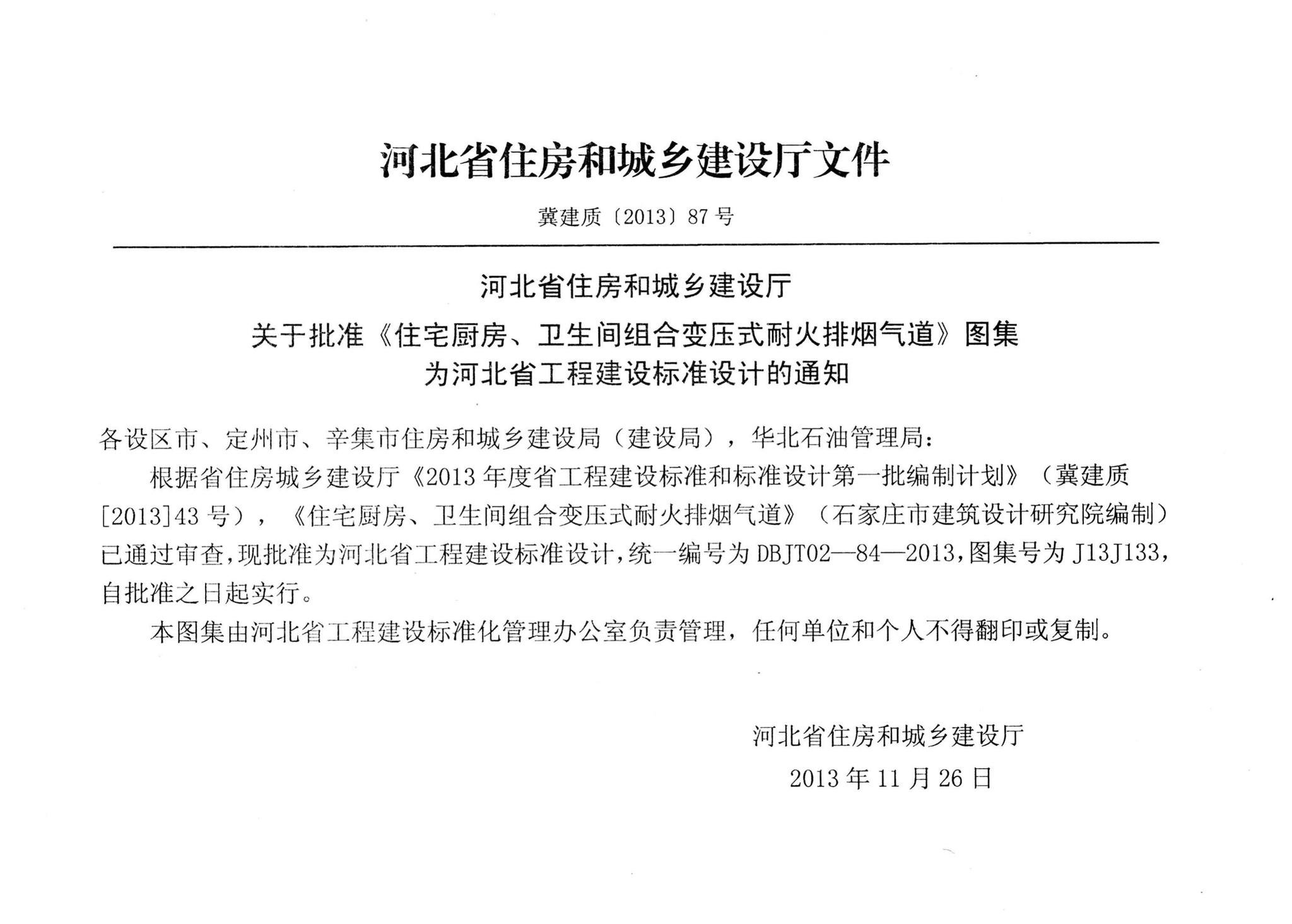

J13J133《住宅厨房、卫生间组合变压式耐火排烟气道》（DBJT02-84-2013），2023年11月26日实施，中国建材工业出版社出版。
一、适用范围
本图集仅适用于新建、改扩建的总楼层为36层及以下住宅室内的厨房、卫生间竖向集中排烟气道。既有住宅室内的厨房、卫生间竖向排烟气道改造亦可参照使用。
二、主要技术内容
本图集排烟气道按2.8m层高设计，标准长度为2800mm。下沉式厨房排烟道底层长度2650mm，顶层长度2950mm；下沉式卫生间排气道底层长度2450mm，顶层长度3150mm。非标准长度构件可按设计要求另行定制。

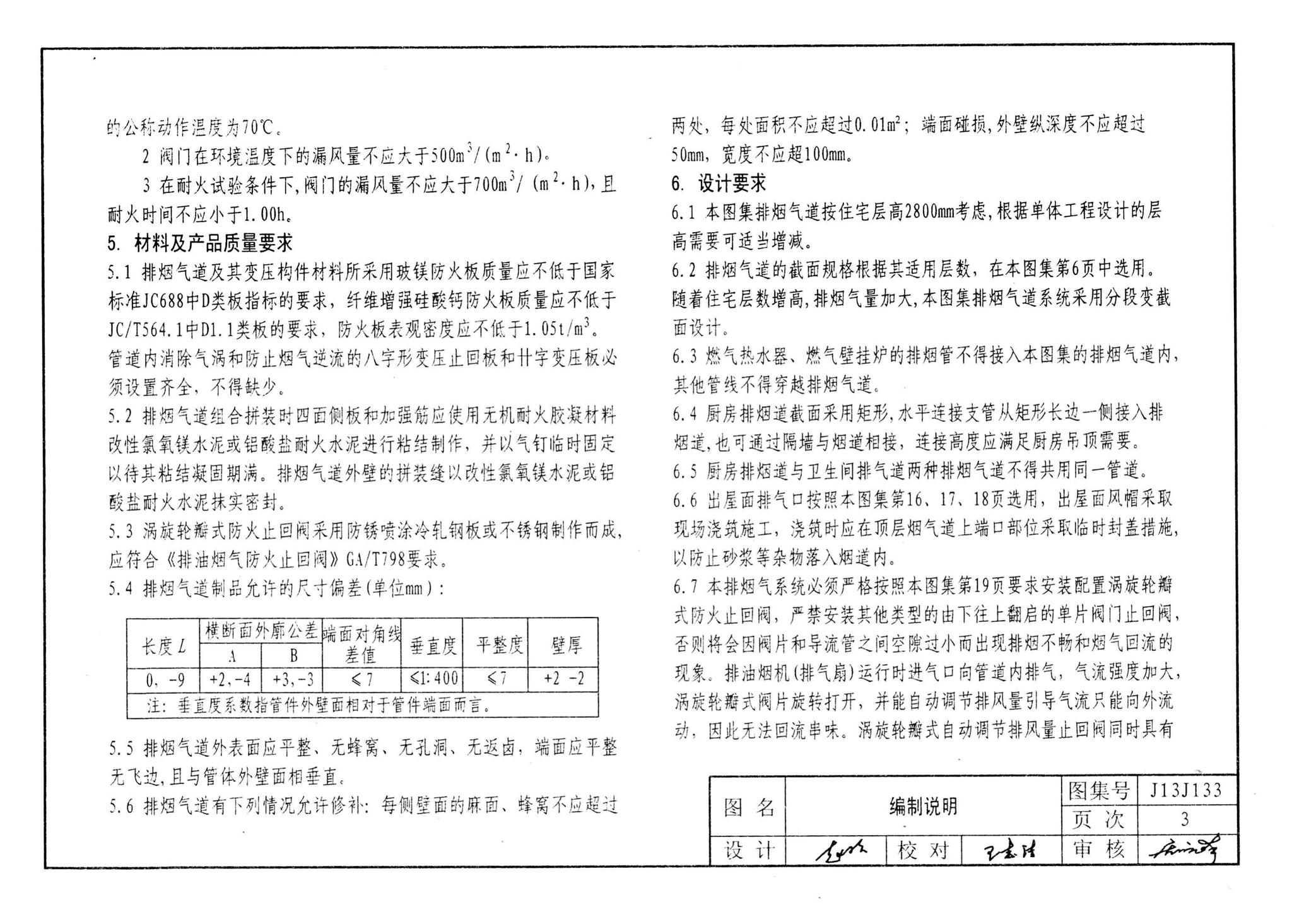

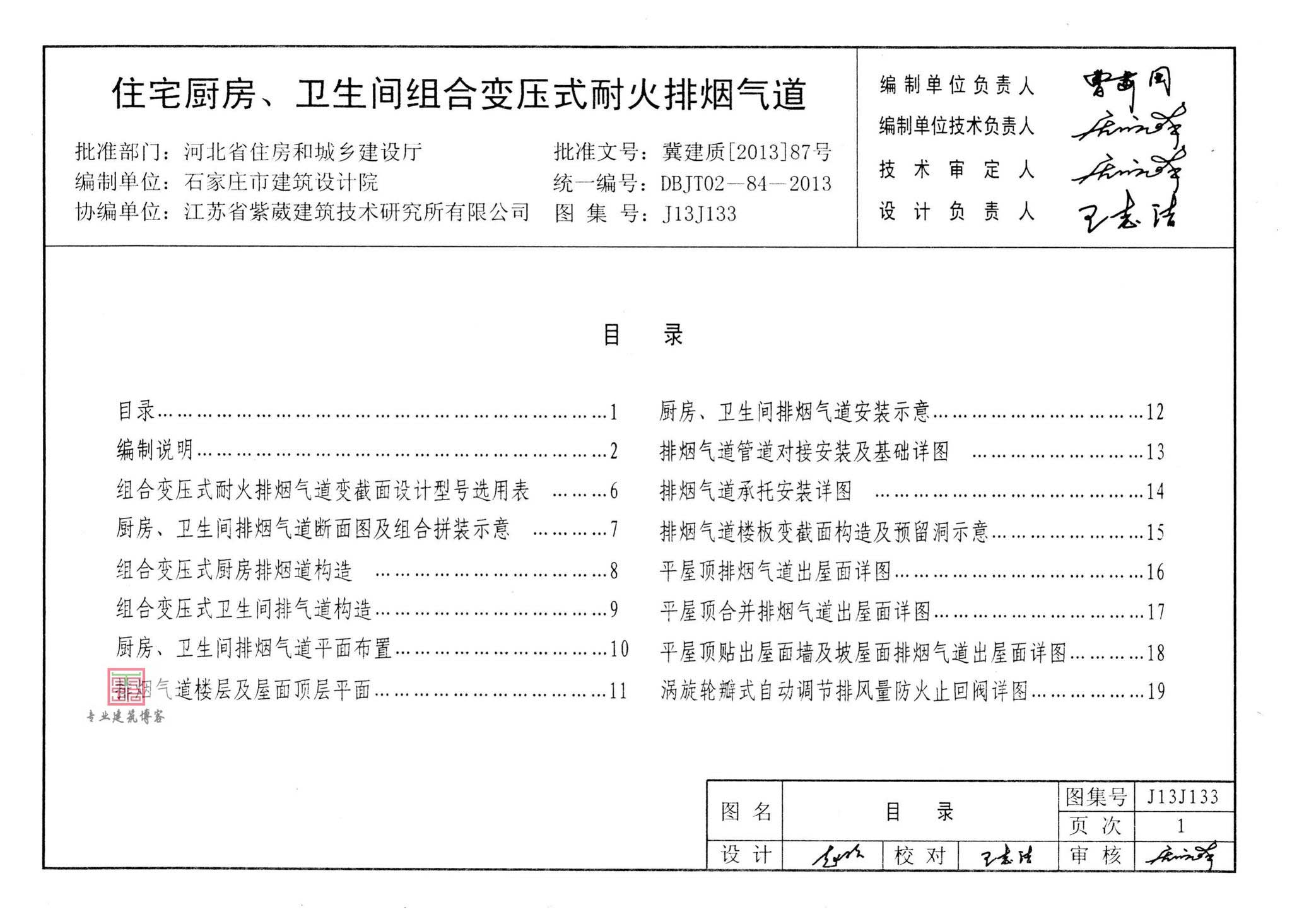

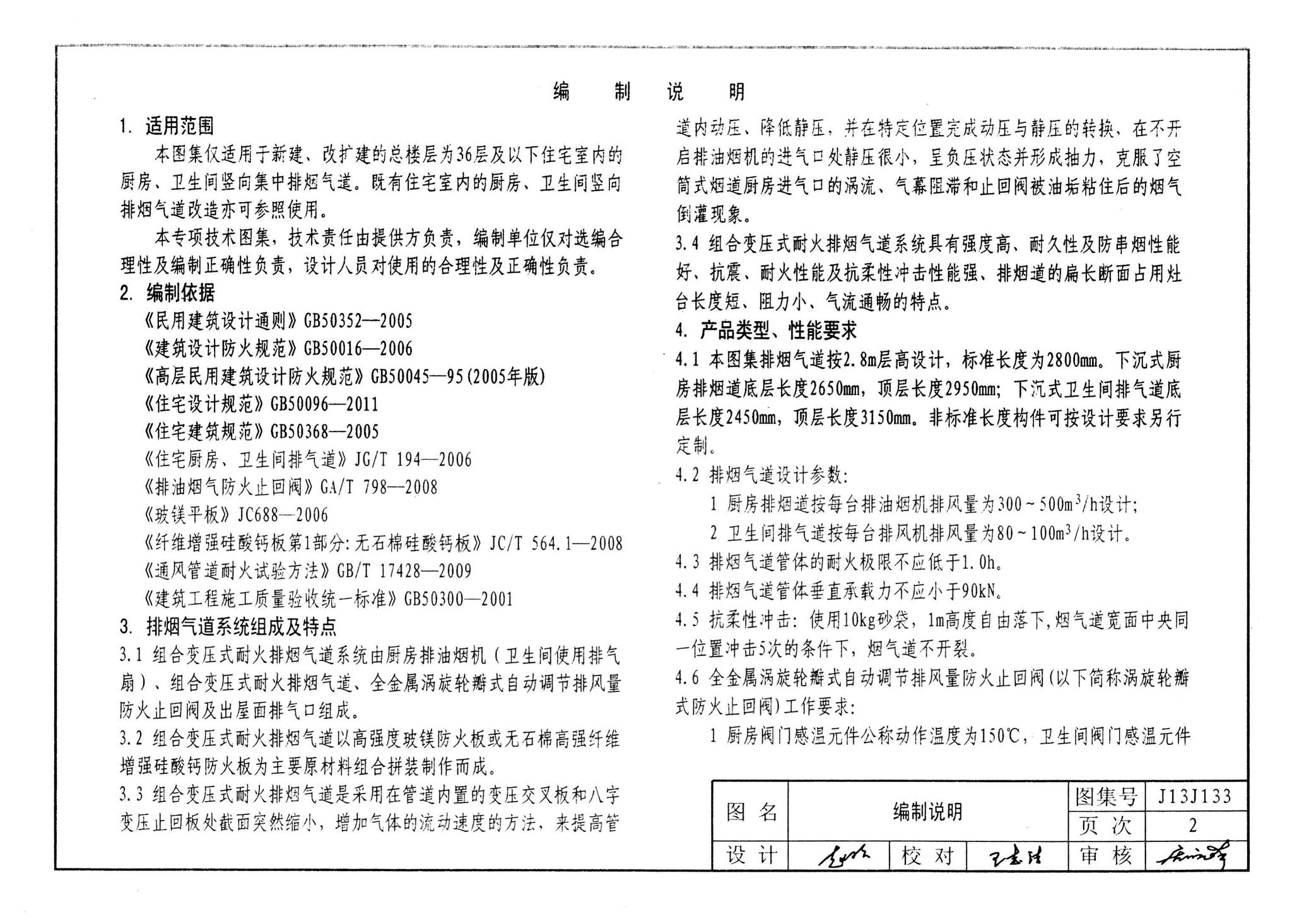

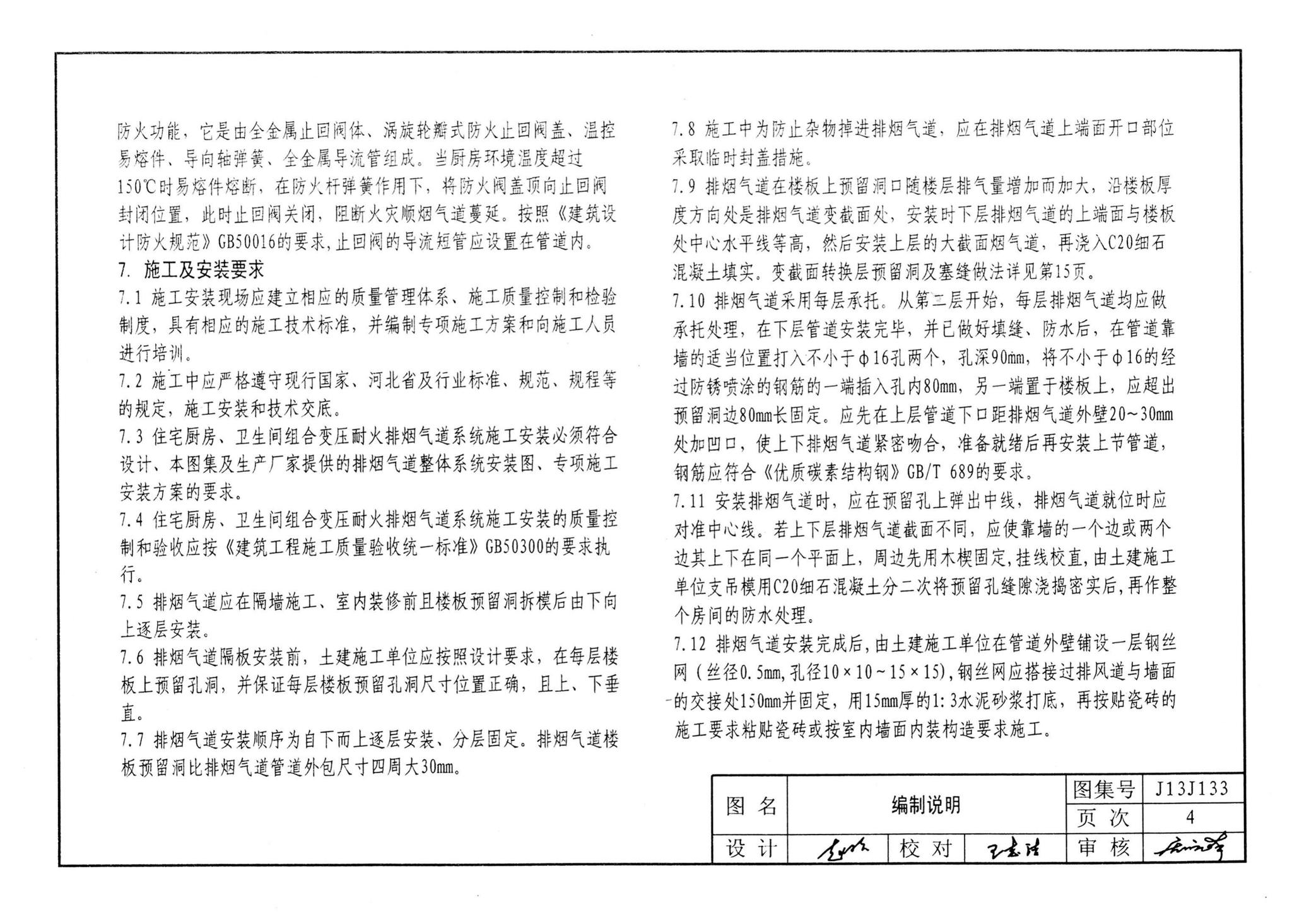

部分章节及目录如下图所示：
