23G523-1《型钢混凝土组合结构构造》，替代 04SG523，2023年11月01日发布，2023年11月01日实施，中国标准出版社出版。
一、适用范围
本图集适用于抗震设防烈度为6度～9度地区的多、高层建筑和一般构筑物的型钢混凝土构件及其连接节点的设计与施工。
型钢混凝土构件可用于全部采用型钢混凝土构件的组合结构，也可用于部分采用型钢混凝土构件的混合结构和钢筋混凝土结构。型钢混凝土构件适用于框架、剪力墙、框架-剪力墙、框架一核心筒、框架-支撑、简中简、巨型框架及其他结构体系。型钢混凝土构件也可用于构筑物结构。
二、主要技术内容

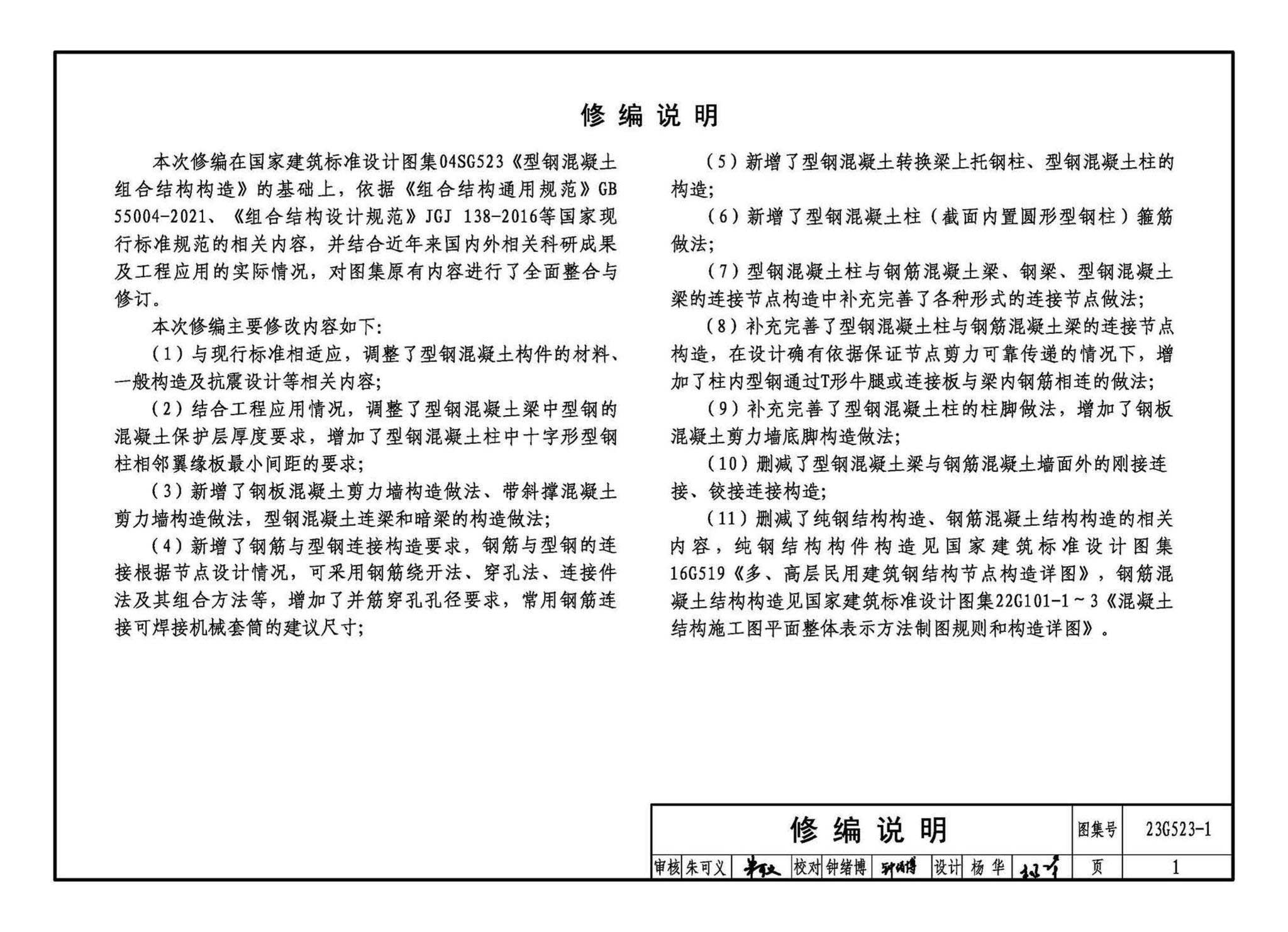

主要修编内容包括：调整了材料、保护层厚度要求等；增加了钢板混凝土剪力墙和带斜撑混凝土剪力墙构造、型钢混凝土连梁和暗梁构造、钢筋与型钢连接构造、型钢混凝土转换梁上托柱构造等内容；补充完善了型钢混凝土柱与钢筋混凝土梁的连接节点构造、型钢混凝土柱的柱脚构造等内容。

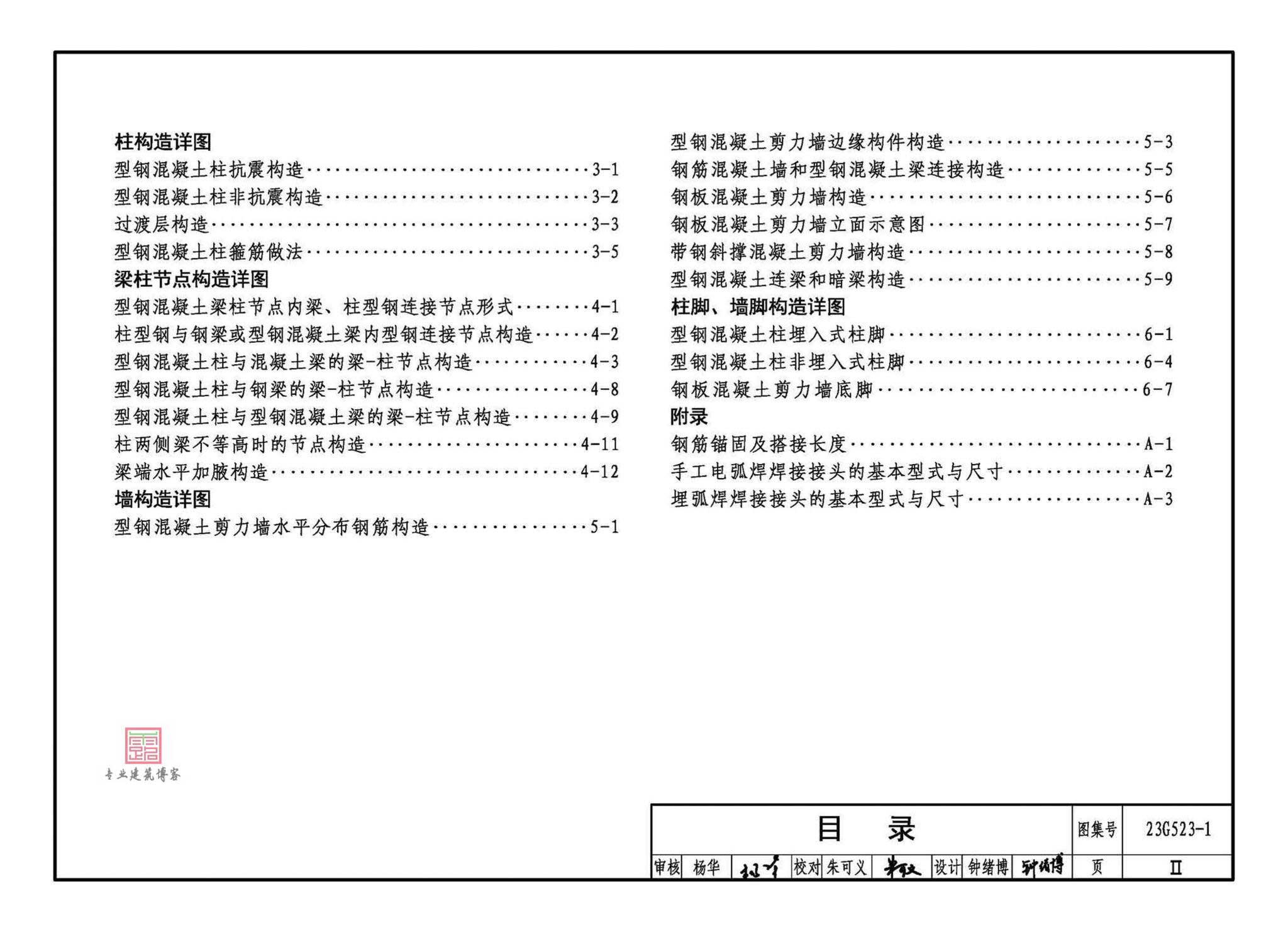

部分章节及目录如下图所示：
04G362，《钢砼结构预埋件图集》。2004年3月1日起实施，有用到的朋友来看看！ 适用范围：1、本图集适用于非地震区及设防烈度8度或9度I、II类场地地震区的普通钢筋混凝土或预应力混凝土结构中的预埋件。本图集由总说明、埋件选用和详图及附录三部分组成。为便于正确使用本图集和扩大图集的使用范围，特编附录。 2、本集根据受力预理件不同受力情况、锚筋型式和使用部位分为六类，选用时只需先按照受力情况及使用部位，从表1.2查得相应预埋件的分类号，再从各类预件选用表中选出预埋件具体编号。表中所列各类预埋件的使用部位，仅为举例，只要受力性质相同即可按该类预埋件选用。 3、锚固连接重要性系数:重要固的安全等级为一级，γA=1.2； 一般锚固的安全等级为二级，γA=1.1；且γA＞γo。γA根据锚固连接 的重要性由选用者自行确定。γ...
和大家分享一本地方图集：津06G304《预制钢筋混凝土方桩》适用范围1、本图集适用于民用与一般工来建筑的低承台基桩；公路、港口、市政、水利等工程的低承台基桩设计可参考使用，但尚应符合相关专业规范和规程的要求。2、基础工程的环境、地质条件应对混凝土、钢筋无腐蚀性、如需考虑腐蚀性问题应结构相关规范另行设计计算。3、本图集中预制方桩主要考虑承台竖向荷载，当同时承受水平荷载或作抗拔桩作用时，设计人员应另行设计验算，并采取相应措施。4、本图集适用于周围环境能承受沉桩时振动和挤土影响的场地。5、本图集所列的桩系根据天津地区的地质情况及目前的施工、设备、吊运方式等条件而编制。6、本图集静压桩配筋适用于抱压式压桩机，如果采用顶压式压桩机，设计人员宜在桩顶部适当增加网片和箍筋。部分章节有目录如下图所示：因空间受限，正文节选分享于百度网盘了，提取码：G304。如有需要可到百度网盘查阅，百度网盘文件为方便查阅，...
16G362，《钢砼结构预埋件图集》。2004年3月1日起实施，有用到的朋友来看看！16G362，《钢砼结构预埋件图集》图集适用范围：1、本图集适用于设防烈度小于等于8度地震区的普通钢筋混凝土或预应力混凝土结构中的预埋件。2、预埋件不宜设置在塑性铰区；当不能避免时应采取有效措施。16G362，《钢砼结构预埋件图集》图集编制内容：1、本图集由总说明、埋件选用和详图及附录三部分组成。为便于正确使用本图集和扩大图集的使用范围，特编附录。2、本集根据受力预理件不同受力情况、锚筋型式和使用部位分为六类，选用时只需先按照受力情况及使用部位，从表1.2查得相应预埋件的分类号，再从各类预件选用表中选出预埋件具体编号。表中所列各类预埋件的使用部位，仅为举例，只要受力性质相同即可按该类预埋件选用。3、锚固连接重要性系数:重要固的安全等级为一级，γA=1.2；一般锚固的安全等级为二级，γA=1.1；且γA＞γo...
今天和大家分享12G614-1《砌体填充墙结构构造》，自2012年6月1日起实施，代替06SG614-1图集。12G614-1图集主要内容包括：砌体填充墙与混凝土主体结构的拉结、填充墙构造柱和水平系梁的设置及详图等；墙体材料包括混凝土小型空心砌块、烧结空心砖、烧结多孔砖、蒸压加气混凝土砌块，适用于钢筋混凝土结构房屋中的砌体填充墙与混凝土主体结构的拉结构造及填充墙之间的拉结构造，适用于非抗震设计及抗震设防烈度为6～8度的地区。部分章节有目录如下图所示：因空间受限，正文节选分享于百度网盘了，提取码：G614。如有需要可到百度网盘查阅，百度网盘文件为方便查阅，已按图集目录编制页码。您也可以留下邮箱，欢迎交流学习。...
20G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》，替代11G329-1使用2020年9月1日起开始实施。一、20G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》图集适用范围：本图集现浇钢筋混凝土结构构造，适用于设计使用年限为50年，抗震设防烈度为6、7、8和9度地区建筑工程的抗震设计，包括框架、剪力墙、框架一剪力墙、板柱剪力墙、部分框支剪力墙、筒体结枃及装配整体式混疑土结构的现浇部分。本图集装配式混凝土结构构造，适用于设计使用年限为50年，建筑抗震设防烈度为6、7和8度地区装配整体式混疑土结构的抗震设计，包括装配整体式框架、框架-剪力墙及剪力墙结枃。不包括全装配式混凝土结构及特别不规则的建筑。本图集适用于建筑物高度不超过行业标准《高层建筑混 凝土结构技术规程》JGJ3-2010中A级高度的钢筋混凝土结构。本图集不包含抗震等级为特一级结构的构造措施。对于...
22G813《钢筋混凝土灌注桩》，替代10SG813，2008年03月01日实施。本图集是在10SG813《钢筋混凝土灌注桩》的基础上，按现行标准规范和实际工程需求进行的修编。本图集适用于抗震设防烈度不大于8度地区的一般工业与民用建筑的桩基础工程，钢筋混凝土灌注桩设计工作年限为50年，按二类环境进行耐久性设计。本图集不适用于承受较大剪力且受拉工况的基桩。图集包括一般灌注桩和抗拔灌注桩两类，可用于主要承受压力桩、偏心受压桩、抗拔桩的桩身结构承载能力极限状态及正常使用极限状态的计算或验算。选用表依据桩型提供了桩身受压承载力设计值、受弯承载力设计值、大小偏心界限压弯承载力设计值、受剪承载力设计值、受拉承载力设计值、抗裂承载力标准值，设计人员可根据具体受力情况直接选用。本次修编，灌注桩选用表中配筋采用了HRB400钢筋，取消了原图集中HRB335钢筋：完善了桩身配筋及连接构造，同时增加了地面检测时...
