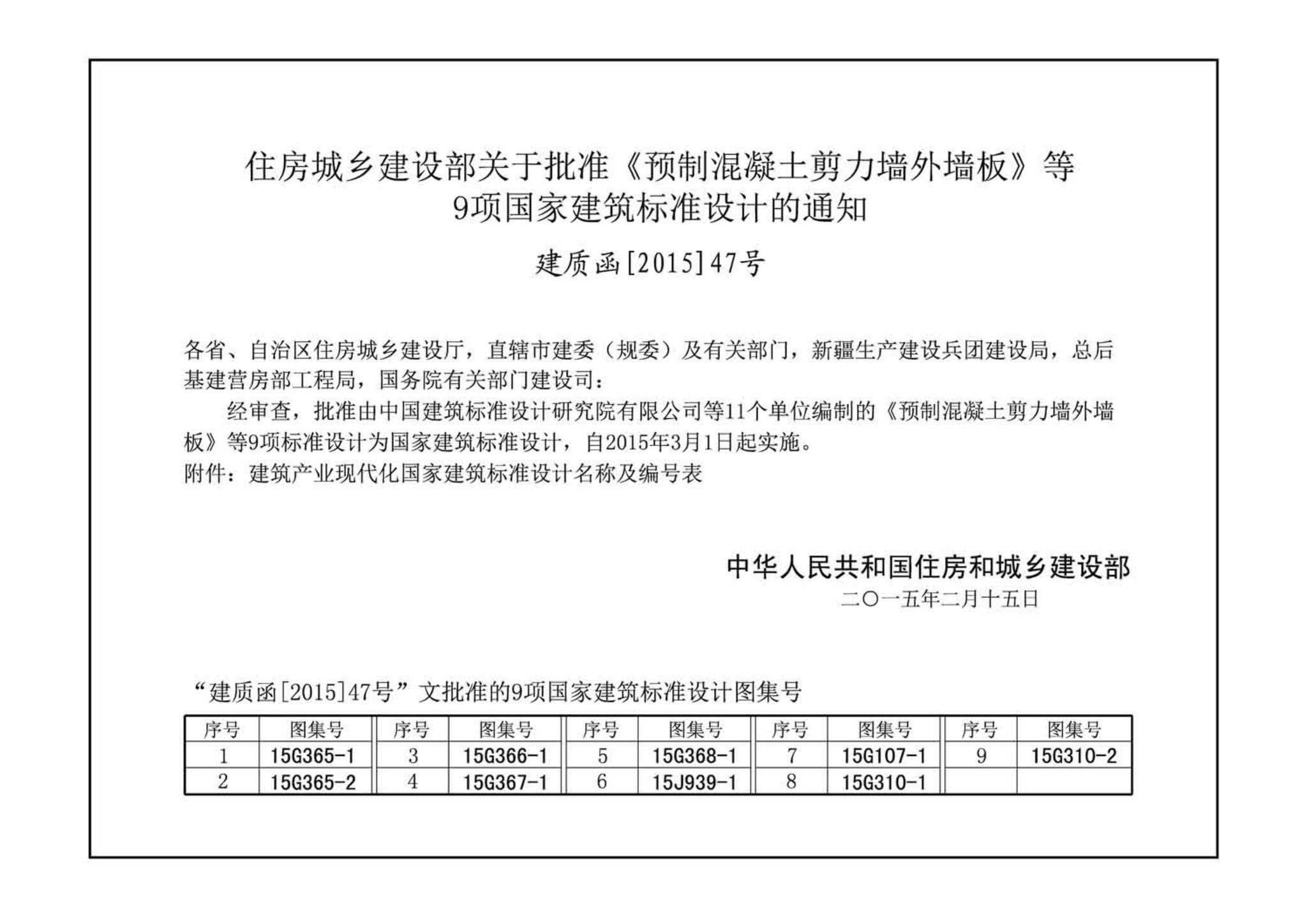

15G365-1《预制混凝土剪力墙外墙板》，2015年02月15日发布，2015年03月01日实施，中国计划出版社出版。
一、适用范围
适用于非抗震设计及抗震设防烈度为6~8度地区抗震设计的装配式混凝土剪力墙结构住宅。
二、主要技术内容
图集主要编制了层高为2800mm、2900mm、3000mm的非组合式夹心保温外墙板，墙板类型包括无洞外墙、一个高窗台窗洞外墙、一个低窗台窗洞外墙、两个窗洞外墙、一个门洞外墙五种常用平面构件。图集中给出了各类构件的构件内叶板及外叶板的模板图、配筋图、材料表等，并详细提供了配套使用的连接节点构造详图。

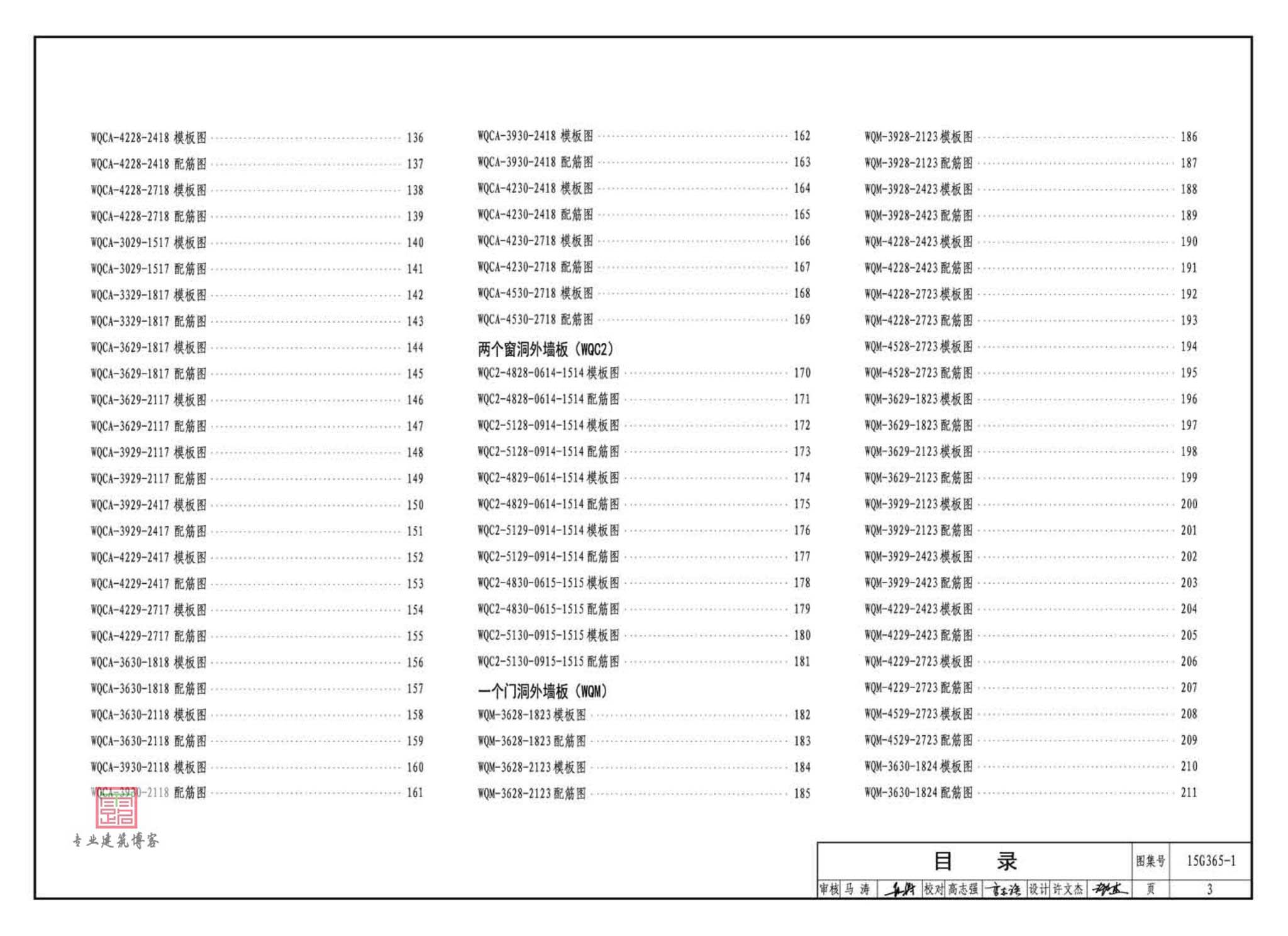

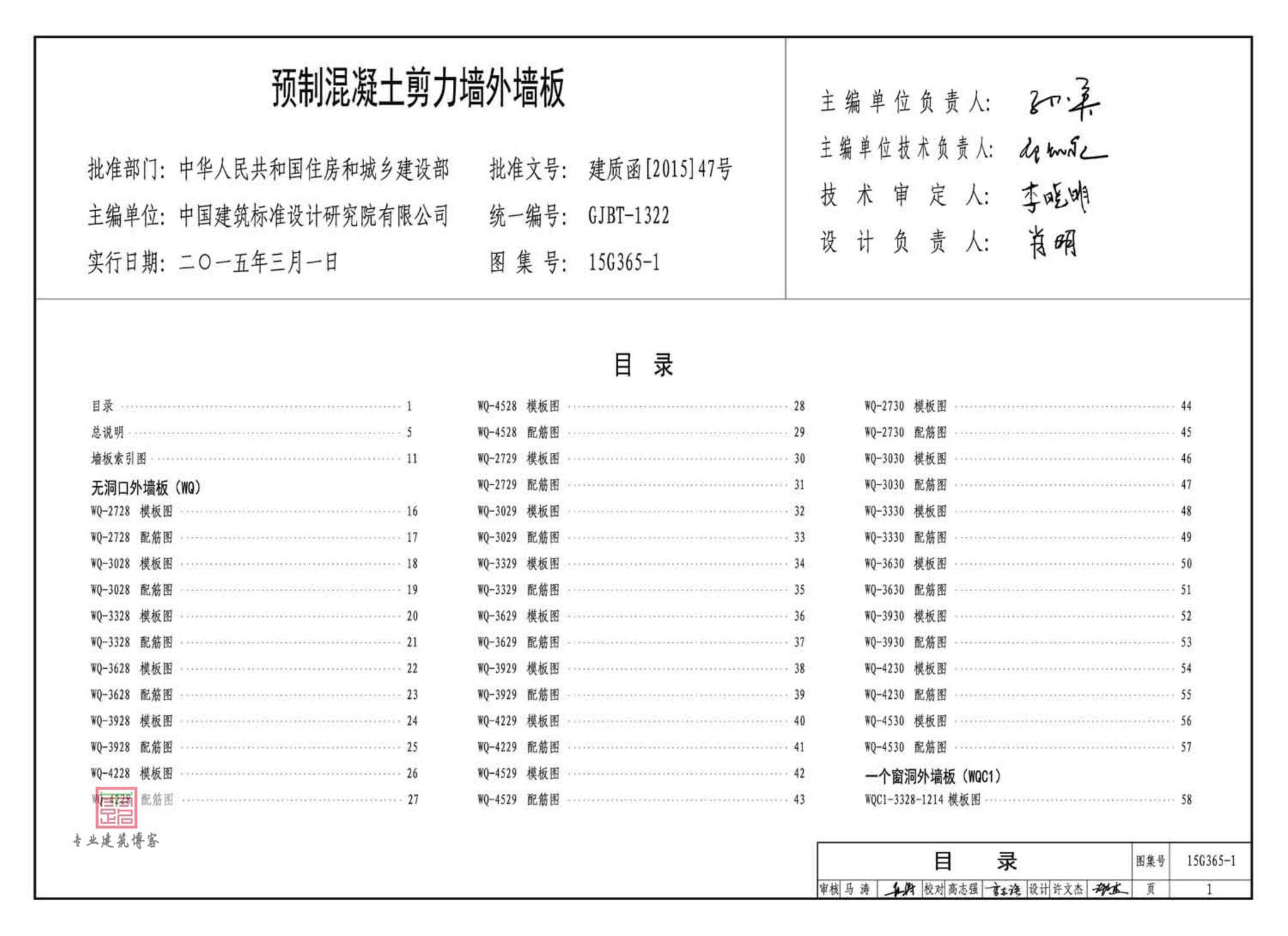

部分章节及目录如下图所示：
前两天用到这本关于钢筋排布规则的图集09G901-3《混凝土结构施工钢筋排布规则与构造详图》放上来和大家分享。适用范围：本图集适用于筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台的施工钢筋排布及构造设计。基础以上的结构可为非抗震和抗震设防烈度为6至9度地区的现浇框架、剪力墙、框架剪力墙、框支-剪力墙、钢结构、混合结构和底部框架结构。本图集可供建筑施工，设计、监理人员使用。图集可指导施工人员钢筋施工排布设计、钢筋翻样计算和现场安装绑扎，确保施工时钢筋排布规范有序，使实际施工建造满足规范规定和设计要求；并可辅助设计人员进行合理的构造方案选择，实现设计构造与施工建造的胡机衔接，全面保证工程设计与施工质量。本图集同时也是对04G101-3《混凝土结构施工平面整体表示方法制图规则和构造详图》（筏形基础）、08G101-5《混凝土结构施工图平面整体表示方法制图规则和构造详图》（箱形基础和...
最近比较忙，工程准备交工了。虽然希望不大，但还是在进行最后的抢工中。还是和大家分享一本图集吧！01SG516《轻型屋面钢天窗架》适用范围本图集内容包括跨度为6m、9m和12m的轻型屋面钢天窗架及相应的支撑施工详图。适用于天窗架间距为6m的单层工业厂房。用于抗震设防烈度小于和等于9度的地区，设计中未考虑隔震和消能、减震措施。用于构件表面温度低于和等于150度的场所。温度高于150度时，应采取防护。当构件处于外露环境并有大气腐蚀或湿度较大的车间时，应采用耐侯钢，其质量应符合现行国家标准《焊接结构用耐侯钢》GB/T4172的规定。部分章节及目录如下图所示：因01SG516，《轻型屋面钢天窗架》已废止，新图集为05G516，《轻型屋面钢天窗架》如有需要可到相关页面查阅。您也可以留下邮箱，欢迎交流学习。...
12G901-1《混凝土结构施工钢筋排布规则与构造详图》（现浇混凝土框架、剪力墙、梁、板）,替代06G901-1、09G901-2、09G901-4。本图集内容包括现浇钢筋混凝土框架结构、剪力墙结构、框架-剪力墙结构、筒体结构、板柱-框架结构、板柱-剪力墙结构的梁、柱、墙、板施工钢筋排布规则与构造详图。依据本图集的基本原则和具体要求，指导施工时钢筋排布构造深化设计，使实际施工建造方案与规范规定和设计构造要求紧密结合。本图集同时是对11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板）图集构造内容在施工时钢筋排布构造的深化设计。适用范围：本图集适用于一般非抗震设计和抗震设防烈度为6、7、8、9度地区的现浇钢筋混凝土框架、剪力墙、框架-剪力墙、框支剪力墙、筒体等结构的梁、柱、墙、板；适用于非抗震设计地区的现浇板柱-框架结构的梁、柱、板；适用于非...
16G362，《钢砼结构预埋件图集》。2004年3月1日起实施，有用到的朋友来看看！16G362，《钢砼结构预埋件图集》图集适用范围：1、本图集适用于设防烈度小于等于8度地震区的普通钢筋混凝土或预应力混凝土结构中的预埋件。2、预埋件不宜设置在塑性铰区；当不能避免时应采取有效措施。16G362，《钢砼结构预埋件图集》图集编制内容：1、本图集由总说明、埋件选用和详图及附录三部分组成。为便于正确使用本图集和扩大图集的使用范围，特编附录。2、本集根据受力预理件不同受力情况、锚筋型式和使用部位分为六类，选用时只需先按照受力情况及使用部位，从表1.2查得相应预埋件的分类号，再从各类预件选用表中选出预埋件具体编号。表中所列各类预埋件的使用部位，仅为举例，只要受力性质相同即可按该类预埋件选用。3、锚固连接重要性系数:重要固的安全等级为一级，γA=1.2；一般锚固的安全等级为二级，γA=1.1；且γA＞γo...
今天和大家分享12G614-1《砌体填充墙结构构造》，自2012年6月1日起实施，代替06SG614-1图集。12G614-1图集主要内容包括：砌体填充墙与混凝土主体结构的拉结、填充墙构造柱和水平系梁的设置及详图等；墙体材料包括混凝土小型空心砌块、烧结空心砖、烧结多孔砖、蒸压加气混凝土砌块，适用于钢筋混凝土结构房屋中的砌体填充墙与混凝土主体结构的拉结构造及填充墙之间的拉结构造，适用于非抗震设计及抗震设防烈度为6～8度的地区。部分章节有目录如下图所示：因空间受限，正文节选分享于百度网盘了，提取码：G614。如有需要可到百度网盘查阅，百度网盘文件为方便查阅，已按图集目录编制页码。您也可以留下邮箱，欢迎交流学习。...
20G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》，替代11G329-1使用2020年9月1日起开始实施。一、20G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》图集适用范围：本图集现浇钢筋混凝土结构构造，适用于设计使用年限为50年，抗震设防烈度为6、7、8和9度地区建筑工程的抗震设计，包括框架、剪力墙、框架一剪力墙、板柱剪力墙、部分框支剪力墙、筒体结枃及装配整体式混疑土结构的现浇部分。本图集装配式混凝土结构构造，适用于设计使用年限为50年，建筑抗震设防烈度为6、7和8度地区装配整体式混疑土结构的抗震设计，包括装配整体式框架、框架-剪力墙及剪力墙结枃。不包括全装配式混凝土结构及特别不规则的建筑。本图集适用于建筑物高度不超过行业标准《高层建筑混 凝土结构技术规程》JGJ3-2010中A级高度的钢筋混凝土结构。本图集不包含抗震等级为特一级结构的构造措施。对于...
