16K702《水泵安装》

2025年05月29日※K系列图集※1410

16K702,水泵安装,专业建筑博客

16K702《水泵安装》,替代03K202,2016年08月05日发布,2016年09月01日实施,中国计划出版社出版。

一、适用范围

1、本图集适用于一般民用建筑与工业建筑中(环境温度不超过42摄氏度)暖通空调专业常用的卧式、立式离心水泵的安装。

2、水泵与电机有共用机座,电机功率不大于110KW的离心式水泵。

3、水泵输送介质为清水及物理化学性质类似于水的液体,介质温度不高于115度,不低于-20度。

二、主要技术内容

1、图集内容包括单级单吸卧式离心泵、单级双吸卧式离心泵的安装及单级立式泵、单级立式双头泵在水平管路上的安装。

2、本图集完善了单台水泵隔振安装和不隔振安装的方法;新编了卧式离心泵双层隔振安装的方法。

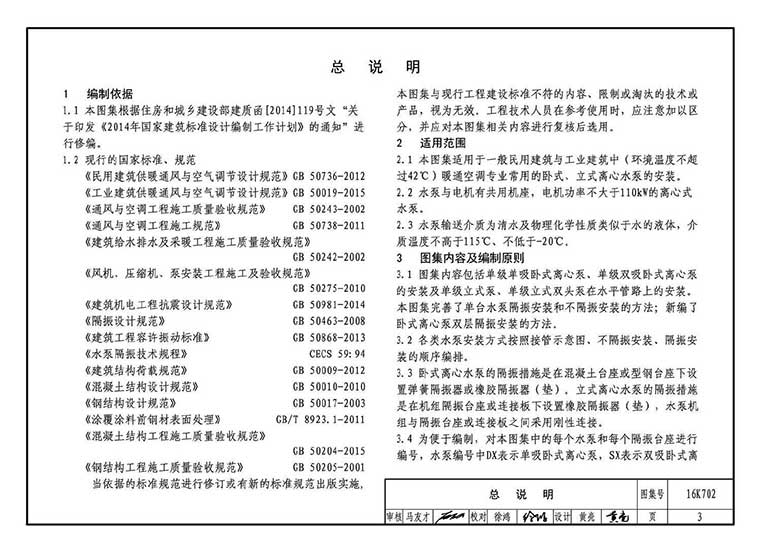

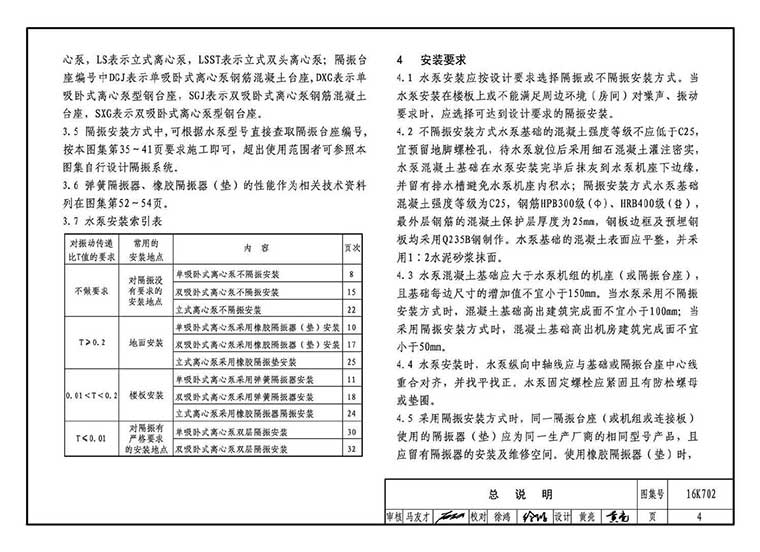

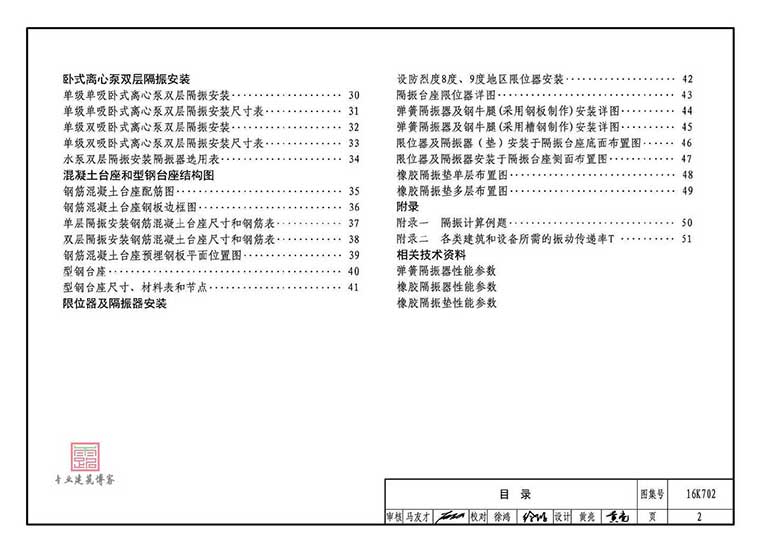

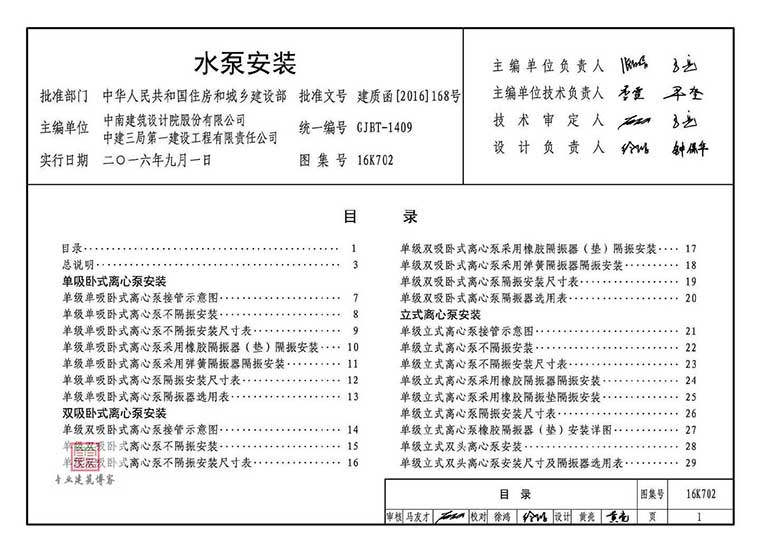

部分章节及目录如下图所示:





>>> 图集下载地址 <<<
